闪烁发光指示的电灯开关电路

文章摘要： 如图是一个闪烁发光指示的电灯开关电路。S闭合时，灯E正常发光，闪烁发光指示电路失电不工作。打开S后，220V交流电经灯泡E及二极管VD1整流、R降压限流向电容C充电。该电路利用双向触发二极管VDH的负阻特性及电容C的充放电原理便可构成一个弛张振荡器，故发光管LED就会闪烁发光，在夜间非常醒目，使人很容易找到开关位置。如果S打开后，LED不发光，不是灯泡E灯丝烧断，就是电网停电了。VDH可采用转折电压在20～40V范围的双向触发二极管，如2CTS1A、DB3型等。LED最好采用高亮度的红色发光二极管。

闪烁发光指示的电灯开关电路,标签：控制电路图,电路设计,http://www.88dzw.com

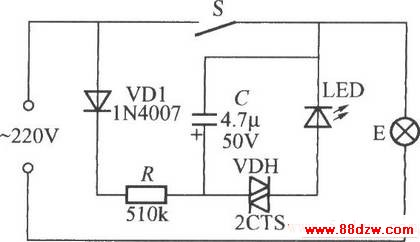

如图是一个闪烁发光指示的电灯开关电路。S闭合时，灯E正常发光，闪烁发光指示电路失电不工作。打开S后，220V交流电经灯泡E及二极管VD1整流、R降压限流向电容C充电。该电路利用双向触发二极管VDH的负阻特性及电容C的充放电原理便可构成一个弛张振荡器，故发光管LED就会闪烁发光，在夜间非常醒目，使人很容易找到开关位置。如果S打开后，LED不发光，不是灯泡E灯丝烧断，就是电网停电了。VDH可采用转折电压在20～40V范围的双向触发二极管，如2CTS1A、DB3型等。LED最好采用高亮度的红色发光二极管。
