晶闸管双色调光器的电路(1)

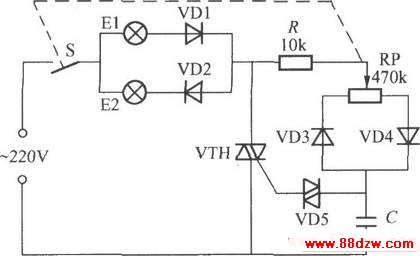

如图所示电路,VTH可采用TLC221B或MAC94A4型等小型双向晶闸管,VD1~VD4可用1N4007型硅整流二极管,VD5为2CTS型双向触发二极管,要求转折电压30~39V.
