数字集成电路控制的两只发光管交替闪烁发光

[09-14 00:18:27]   来源:http://www.88dzw.com  光电应用   阅读:8379

文章摘要:如图所示是由TTL或CMOS数字集成电路控制,通过三极管导通驱动两只发光管交替闪烁发光。不同的电源电压可以用改变R的阻值及VD3稳压值来满足两管交替闪烁的要求。

数字集成电路控制的两只发光管交替闪烁发光,标签:电路设计,http://www.88dzw.com

数字集成电路控制的两只发光管交替闪烁发光

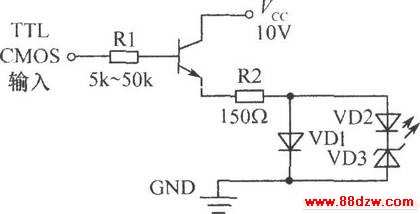

如图所示是由TTL或CMOS数字集成电路控制,通过三极管导通驱动两只发光管交替闪烁发光。不同的电源电压可以用改变R的阻值及VD3稳压值来满足两管交替闪烁的要求。
