四路闪烁灯串电路(7)(SH-802)
[10-10 20:39:48] 来源:http://www.88dzw.com 控制电路 阅读:8698次
文章摘要: 如图所示是一个具有多种循环花样和调光变光速度的四路闪烁灯串控制器,它是圣诞树彩灯理想控制电路。电路核心器件是SH-802灯控专用集成电路,它具有渐明渐暗、跑马、跳跃、顺流水、倒流水、波浪翻滚等八种不同的闪光花样以及六种调光变光速度,各种程序方式可以自动循环变换,也可通过键控端人工设定。VT1~VT4选用MCR100-8型晶闸管;按动SB可以人工设定变化花样,每按SB一次,花样就改变一种。
四路闪烁灯串电路(7)(SH-802),标签:控制电路图,电路设计,http://www.88dzw.com

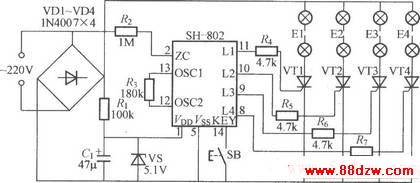

如图所示是一个具有多种循环花样和调光变光速度的四路闪烁灯串控制器,它是圣诞树彩灯理想控制电路。电路核心器件是SH-802灯控专用集成电路,它具有渐明渐暗、跑马、跳跃、顺流水、倒流水、波浪翻滚等八种不同的闪光花样以及六种调光变光速度,各种程序方式可以自动循环变换,也可通过键控端人工设定。VT1~VT4选用MCR100-8型晶闸管;按动SB可以人工设定变化花样,每按SB一次,花样就改变一种。
Tag:控制电路,控制电路图,电路设计,家电维修 - 单元电路介绍 - 控制电路
