四路闪烁灯串电路(5)(5G169)

[10-10 20:39:48]   来源:http://www.88dzw.com  控制电路   阅读:8465

文章摘要: 如图所示是采用上海组件五厂生产的5G169灯控专用集成电路制作的四路闪烁灯串控制器,它能使四路灯串E1~E4循环点亮,并能自动改变灯串的亮度与循环方向。调节RP1可改变彩灯串流动速率,调节RP2可改变灯串亮度缓变(渐暗渐亮)的程度;晶闸管可用MCR100-8型。

四路闪烁灯串电路(5)(5G169),标签:控制电路图,电路设计,http://www.88dzw.com

四路闪烁灯串电路(5)(5G169)

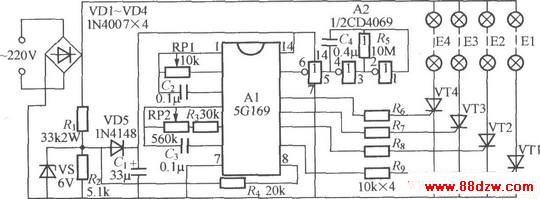

如图所示是采用上海组件五厂生产的5G169灯控专用集成电路制作的四路闪烁灯串控制器,它能使四路灯串E1~E4循环点亮,并能自动改变灯串的亮度与循环方向。调节RP1可改变彩灯串流动速率,调节RP2可改变灯串亮度缓变(渐暗渐亮)的程度;晶闸管可用MCR100-8型。
