四路闪烁灯串电路(4)(CS9801)
[10-10 20:39:48] 来源:http://www.88dzw.com 控制电路 阅读:8976次
文章摘要: 如图所示是一个采用专用集成电路的四路闪烁灯串控制器CS9801,它具有四路输出;单键循环控制16种花样,并可选择16段或前8段、后8段花样。电路还设有光敏电阻器RL,可使灯串在白天自动关闭,夜间闪烁;该电路十分适宜用作圣诞树彩灯控制。RL可选用MG45型光敏电阻器;晶闸管可用MCR100-8型。下表为CS9801内储的16种花样。
四路闪烁灯串电路(4)(CS9801),标签:控制电路图,电路设计,http://www.88dzw.com

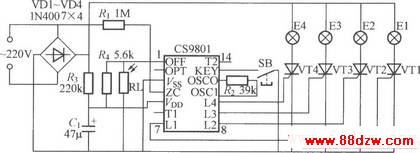

如图所示是一个采用专用集成电路的四路闪烁灯串控制器CS9801,它具有四路输出;单键循环控制16种花样,并可选择16段或前8段、后8段花样。电路还设有光敏电阻器RL,可使灯串在白天自动关闭,夜间闪烁;该电路十分适宜用作圣诞树彩灯控制。RL可选用MG45型光敏电阻器;晶闸管可用MCR100-8型。下表为CS9801内储的16种花样。
Tag:控制电路,控制电路图,电路设计,家电维修 - 单元电路介绍 - 控制电路
