四路闪烁灯串电路(6)(SH-123)

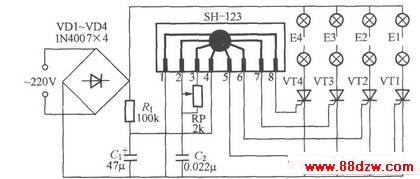

如图所示是一个流水跑马型四路闪烁灯串控制器,电路的核心器件是一块SH-123型节日彩灯控制专用芯片。VT1~VT4可用MCR100-8型晶闸管,每路彩灯功率应在100W以下。
