亚超声遥控灯开关电路(2)

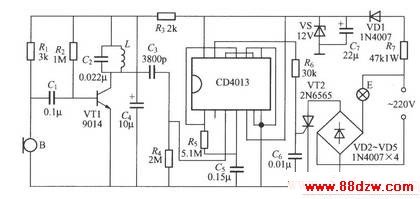

如图所示为采用数字集成电路制作的亚超声遥控灯开关电路,它由声波换能器、选频放大器和通用数字集成电路等几部分组成。图中,L为2.2mH的电感;18kHz亚超声发生器采用橡胶球压气式超声笛,声波换能器B可用CRZ2-113F型等普通驻极体电容话筒。
