能识别伪码的密码锁(CD4017、CD4093)

文章摘要： 如图所示的密码锁电路由数字电路与运算放大器共同组成，其中由运算放大器组成的电压比较器来识别伪码。全电路由12个输入按键、一个密码控制电路、一组伪码识别电路、一个操作限时电路和开锁电路组成。

能识别伪码的密码锁(CD4017、CD4093),标签：控制电路图,电路设计,http://www.88dzw.com

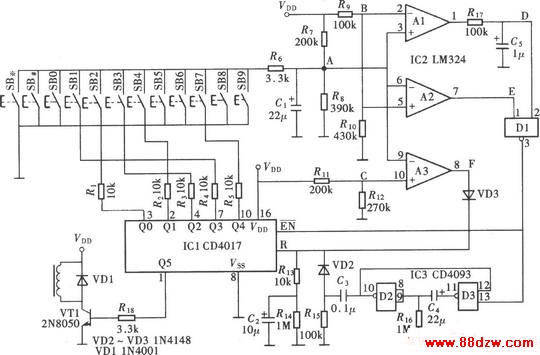

如图所示的密码锁电路由数字电路与运算放大器共同组成，其中由运算放大器组成的电压比较器来识别伪码。全电路由12个输入按键、一个密码控制电路、一组伪码识别电路、一个操作限时电路和开锁电路组成。
