亚超声遥控灯开关电路(1)
[10-10 20:39:48] 来源:http://www.88dzw.com 控制电路 阅读:8926次
文章摘要: 如图所示,遥控灯是采用18kHz声波作为遥控信号,人耳的听觉范围为20Hz~20kHz,超过20kHz为人耳不可闻的超声波。18kHz声波虽在可闻声波范围内,但它在可闻声波的高端边缘,已接近超声波最低频率,人耳对它已很不敏感,只能听到轻微的“次、次”响声,故称这种声波为亚超声波。采用这种声波作为遥控指令不会影响与干扰他人生活,而且遥控灯的是发射器是无源式,使用时只要用手捏一下发射气囊,便可以控制室内电灯的亮灭,非常简单方便,其电路如图所示。K可用JZC-22F、DC12V小型***率电磁继电器;被控灯泡E的功率宜控制在200W以下。
亚超声遥控灯开关电路(1),标签:控制电路图,电路设计,http://www.88dzw.com

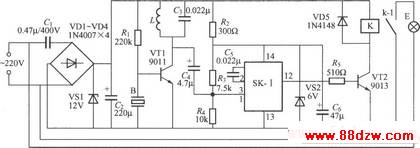

如图所示,遥控灯是采用18kHz声波作为遥控信号,人耳的听觉范围为20Hz~20kHz,超过20kHz为人耳不可闻的超声波。18kHz声波虽在可闻声波范围内,但它在可闻声波的高端边缘,已接近超声波最低频率,人耳对它已很不敏感,只能听到轻微的“次、次”响声,故称这种声波为亚超声波。采用这种声波作为遥控指令不会影响与干扰他人生活,而且遥控灯的是发射器是无源式,使用时只要用手捏一下发射气囊,便可以控制室内电灯的亮灭,非常简单方便,其电路如图所示。K可用JZC-22F、DC12V小型***率电磁继电器;被控灯泡E的功率宜控制在200W以下。
Tag:控制电路,控制电路图,电路设计,家电维修 - 单元电路介绍 - 控制电路
