555构成的自动广播控制器
[10-10 20:39:48] 来源:http://www.88dzw.com 控制电路 阅读:8801次
文章摘要: 如图所示为自动广播控制电路。该控制器由降压整流电路、延时电路、继电器控制电路等组成。时钟控制系统将触发开关S接通瞬间,继电器J吸合,使电源电路接通。单稳延时电路中IC1(555)和R2、C3组成开机延时电路,延时td1=1.1R2C3,约2~5分钟,然后使J2吸合,接通高压。IC2(555)和C8、R5等组成约10分钟的延时电路,若10分钟内无监听信号,则③脚输出的高电平向IC3提供工作电压,IC3输出的高电平使继电器J3吸合,将高压关闭。IC3(555)和C9、W3、R8等组成的单稳延时电路的延迟时间为td2=1.1(R8 Rw3)C9,约10分钟,用于节目间隔延时关机,即当两次节目的间隔
555构成的自动广播控制器,标签:控制电路图,电路设计,http://www.88dzw.com

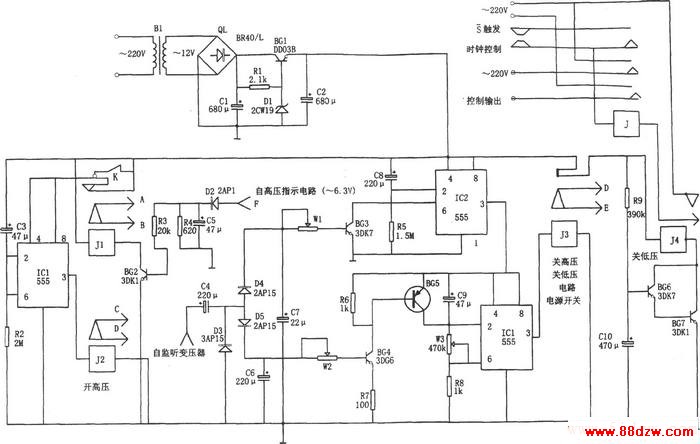

如图所示为自动广播控制电路。该控制器由降压整流电路、延时电路、继电器控制电路等组成。
时钟控制系统将触发开关S接通瞬间,继电器J吸合,使电源电路接通。单稳延时电路中IC1(555)和R2、C3组成开机延时电路,延时td1=1.1R2C3,约2~5分钟,然后使J2吸合,接通高压。IC2(555)和C8、R5等组成约10分钟的延时电路,若10分钟内无监听信号,则③脚输出的高电平向IC3提供工作电压,IC3输出的高电平使继电器J3吸合,将高压关闭。IC3(555)和C9、W3、R8等组成的单稳延时电路的延迟时间为td2=1.1(R8 Rw3)C9,约10分钟,用于节目间隔延时关机,即当两次节目的间隔大于10秒后,将认为磁带或机器出现故障而自动关机。
图中F点接高压指示变压器次级的非接地端交流6.3V;图中G点的信号来自监听信号变压器。
本控制器可对电子管扩音机进行控制。其按照开机(预热2~5分钟)→开高压(广播时间下限)→关高压(3秒钟)→关低压操作程序自动进行播音。若扩音机出现故障,则可在10秒钟后自动关机。
