555构成的电视机自动关机控制器

文章摘要： 如图所示为电视机自动关机控制电路。当有电视节目时，由A点来的同步信号使BG1饱和导通，BG2、BG3导通，从而使555因②脚为低电平而被置位，③脚输出的高电平使JB吸合，J1闭合且电视机供电电源接通；当电视台播完节目后，同步信号消失，则BG1、BG2截止。原已充上电荷的C2通过R5、BG3的发射结进行放电，使BG3维持约10分钟的导通时间，以免节目播送间歇或换机时造成的不应有的关机现象。当C2放电到使BG3截止后，555则因⑥脚为高电平而发生复位，③脚输出的低电平使继电器JB释放，J1断开，从而切断电视机的电源。本控制器根据全电视信号的同步信号随着电视台节目的播完(即停止发射)，检测它的有无

555构成的电视机自动关机控制器,标签：控制电路图,电路设计,http://www.88dzw.com

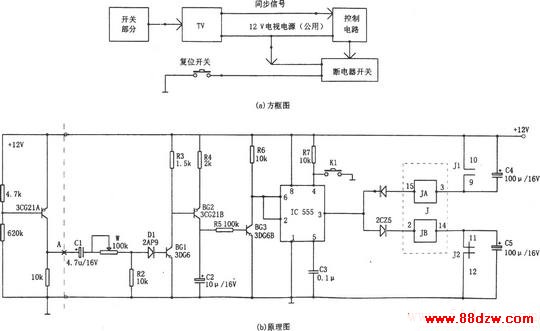

如图所示为电视机自动关机控制电路。当有电视节目时，由A点来的同步信号使BG1饱和导通，BG2、BG3导通，从而使555因②脚为低电平而被置位，③脚输出的高电平使JB吸合，J1闭合且电视机供电电源接通；当电视台播完节目后，同步信号消失，则BG1、BG2截止。原已充上电荷的C2通过R5、BG3的发射结进行放电，使BG3维持约10分钟的导通时间，以免节目播送间歇或换机时造成的不应有的关机现象。当C2放电到使BG3截止后，555则因⑥脚为高电平而发生复位，③脚输出的低电平使继电器JB释放，J1断开，从而切断电视机的电源。

本控制器根据全电视信号的同步信号随着电视台节目的播完(即停止发射)，检测它的有无，并控制电视机的电源的这一原理来实现在电视节目播送完后进行自动关闭电视机电源的，从而可以节约用电。
