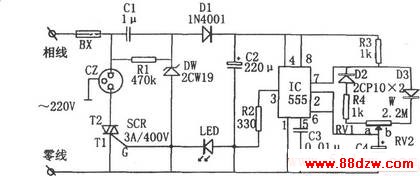

如图所示为电源间歇控制电路。该控制器由电容降压整流电路、多谐振荡器、可控硅控制电源电路等组成。其中电容降压整流电路为整 个控制器提供直流电压。

多谐振荡器由IC(555)和R3、R4、D2、D3、W、C4等组成，其振荡周期为T=0.693(R3 R4 Rv1)C4。其中t充=0.693(R3 Rv2)C4，t放=0.693(R4 Rv2)C4。调节电位器W可改变电流工作和间歇停电的时间比例，但不影响电源的运行周期。图中所示参数对应的周期约为2分钟。刚通电时，因C4上电压不能突变，555因②脚电位为低电平而发生置位，③脚输出的高电平经限流电阻R2后触发可控硅SCR导通，插座CZ上加上电源电压，使负载工作。当C4充电至使⑥脚电位达到2/3VDD时，555发生复位，③脚输出的低电平使SCR截止，负载因插座上无电而停止工作。之后，由于C4不断地充电、放电，使负载工作呈间歇状态。本控制电路可用于控温、监控等场合。

电路在安装时应注意：降压电容器C1应有足够的耐压值，相线、零线的接位要正确，以避免触电伤人。
