555构成的风速程控器

文章摘要： 如图的所示为风速程控电路。该电路由降压整流电路、多级循环定时电路、移相控制电路、可控硅控制电路等组成。其中降压整流电路为整个控制器提供直流电压。多级循环定时电路由以555为核心组成的4个单稳定时电路组成。刚接通电源时，由R1、C1和BG1组成的启动电路产生一个负脉冲，加至IC1(555)的触发端(②脚)，使由IC1、W1、R3、C3组成的延时电路发生置位，输出高电平。对应的延迟时间为td1=1.1(Rw1 R3)C3，图示参数对应的时间约为0.6～10秒。在此期间，C3进行充电，当C3上电压充到使IC1⑥脚达到2/3VDD时，IC1发生复位，3脚输出的低电平经C4、R5微分后，加至IC2②脚

555构成的风速程控器,标签：控制电路图,电路设计,http://www.88dzw.com

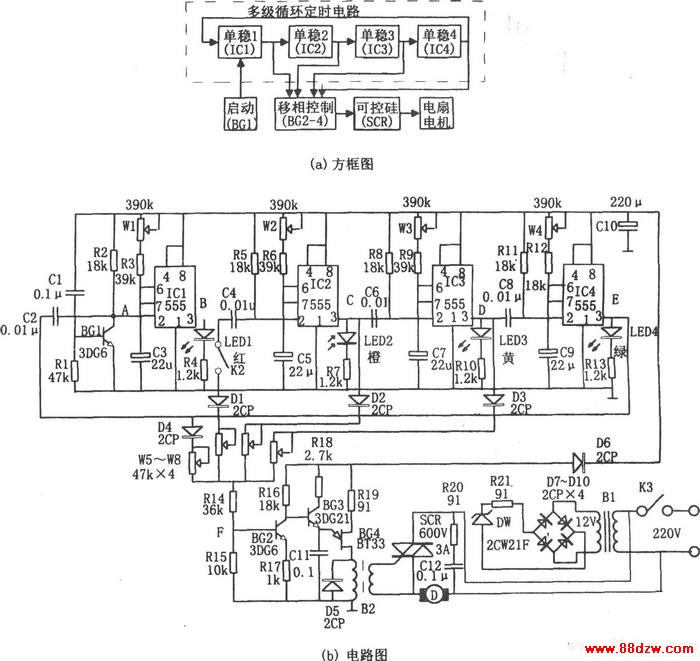

如图的所示为风速程控电路。该电路由降压整流电路、多级循环定时电路、移相控制电路、可控硅控制电路等组成。其中降压整流电路为整个控制器提供直流电压。

多级循环定时电路由以555为核心组成的4个单稳定时电路组成。刚接通电源时，由R1、C1和BG1组成的启动电路产生一个负脉冲，加至IC1(555)的触发端(②脚)，使由IC1、W1、R3、C3组成的延时电路发生置位，输出高电平。对应的延迟时间为td1=1.1(Rw1 R3)C3，图示参数对应的时间约为0.6～10秒。在此期间，C3进行充电，当C3上电压充到使IC1⑥脚达到2/3VDD时，IC1发生复位，3脚输出的低电平经C4、R5微分后，加至IC2②脚，使IC2对应的定时电路因②脚为低电平而发生置位，输出高电平。IC3、IC4的状态变化雷同。当IC4 3脚输出由高电平变成低电平(延时结束)时，它又反馈至IC1的触发端②脚，重复上述过程，从而实现多级循环定时。当循环定时电路工作后，LED1、LED2、LED3、LED4顺次点亮，且任一时刻只有一个灯亮。

移相控制电路由BG2～BG4组成。循环定时器中IC2、IC3、IC4的输出通过W5、W7、W8加至该控制电路，调节W5、W7、W8，则可相应改变t2、t3、t4时间段内加在BG2上的各电压值。当电位器的阻值最小时，即加在BG2上的输入电压最大，此时电机两端有近220V的电压，电扇有最大风速；当各电位器的阻值最大时，则对应电扇有最小风速。当各电位器W5～W8调在不同位置时，因各时段的电平不一致，使电机变速运转，达到类似自然风的效果。调节W1～W4，可对不同时段的长短进行控制，以实现对风速变化的快慢节奏进行调整。
