555构成的水位控制电路

文章摘要： 如图所示为水位控制电路。该控制电路由降压整流电路、555触发电路(IC1、IC2)、继电器控制电路等组成。其中降压整流电路为整个控制电路提供直流电压，触发电路IC1对应水塔低水位泵水控制电路，触发电路IC2对应水井高水位泵水控制电路。当水塔内的水位探极B、D高于塔内的水位线时，IC1②脚为“地”电位，使IC1发生置位，③脚输出的高电平使继电器J1吸合，触点J1-1闭合，抽水电机因得电而运转，进行抽水；当水位上升至探极A时，相应IC1复位，输出的低电平使J1释放，触点J1-1断开，抽水机断电停转，从而对水塔水位实现自动控制。置于水井中的探极B、D，正常情况下应在水面以下一定深度处，使IC2(5

555构成的水位控制电路,标签：控制电路图,电路设计,http://www.88dzw.com

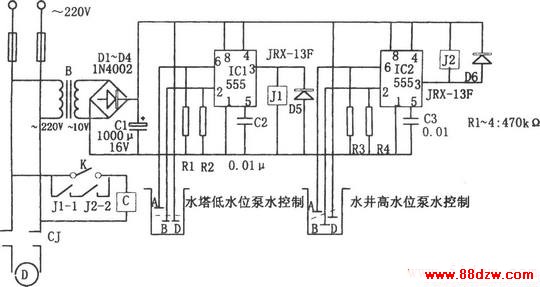

如图所示为水位控制电路。该控制电路由降压整流电路、555触发电路(IC1、IC2)、继电器控制电路等组成。其中降压整流电路为整个控制电路提供直流电压，触发电路IC1对应水塔低水位泵水控制电路，触发电路IC2对应水井高水位泵水控制电路。

当水塔内的水位探极B、D高于塔内的水位线时，IC1②脚为“地”电位，使IC1发生置位，③脚输出的高电平使继电器J1吸合，触点J1-1闭合，抽水电机因得电而运转，进行抽水；当水位上升至探极A时，相应IC1复位，输出的低电平使J1释放，触点J1-1断开，抽水机断电停转，从而对水塔水位实现自动控制。

置于水井中的探极B、D，正常情况下应在水面以下一定深度处，使IC2(555)因2脚为高电平而复位，③脚输出的低电平使J2吸合，触点J2-2闭合。当因连续抽水而使B、D探极高于水面时，IC2因②脚为低电平而发生置位，③脚输出的高电平使J2释放，触点J2-2断开，电机断电停转，从而避免电机空转，同时对水井水位进行检测。
