RF2152双模式大功率线性放大器

文章摘要： RF2152是大功率、高效率线性放大器IC，应用在3V手持式系统，如3V CDMA／AMPS蜂窝系统手机、JCD- MA／TACS手机和TDMA／AMPS手机。RF2152采用先进的砷化镓异质结双极型晶体管(HBT)处理，设计用于双模式CDMA／AMPS手持数字式蜂窝系统设备的末级线性RF放大、扩频系统和其他工作频率为800～950MHz的应用。器件本身包含50Ω输入和输出，因此很容易匹配以获得最佳的功率、效率和线性特性。RF2152采用PSSOP-16封装，其引脚排列如图所示。各引脚功能如下表所示：

RF2152双模式大功率线性放大器,标签：放大电路,电路设计,http://www.88dzw.com

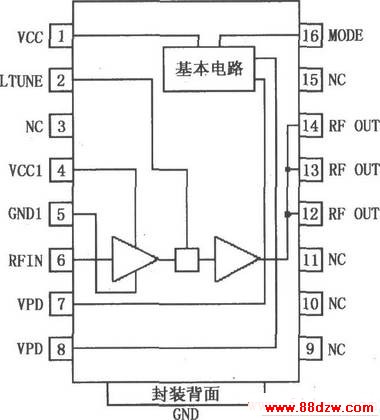

RF2152是大功率、高效率线性放大器IC，应用在3V手持式系统，如3V CDMA／AMPS蜂窝系统手机、JCD- MA／TACS手机和TDMA／AMPS手机。RF2152采用先进的砷化镓异质结双极型晶体管(HBT)处理，设计用于双模式CDMA／AMPS手持数字式蜂窝系统设备的末级线性RF放大、扩频系统和其他工作频率为800～950MHz的应用。器件本身包含50Ω输入和输出，因此很容易匹配以获得最佳的功率、效率和线性特性。RF2152采用PSSOP-16封装，其引脚排列如图所示。

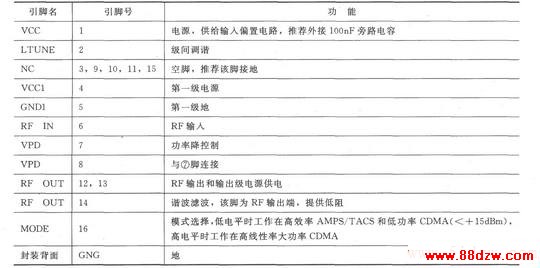

各引脚功能如下表所示：
