XTR115/116基本连接电路

文章摘要： 如图所示，①脚输出的基准电压VREF不用于内部电路，而是提供给外电路工作；同样，⑧脚输出的电压VREG也是提供给外电路工作的。而所有电流都返回③脚(IRET端)，对于输入电路来说，IRET端相当于“地”。该电路的Io为4～20mA，IIN为40～200μA，VIN为0.8～4V。

XTR115/116基本连接电路,标签：放大电路,电路设计,http://www.88dzw.com

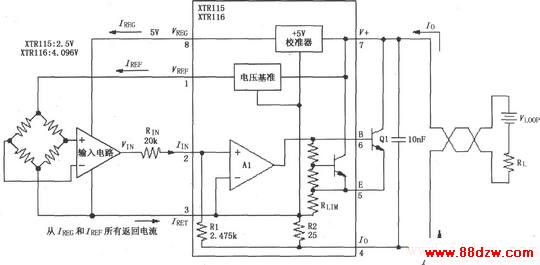

如图所示，①脚输出的基准电压VREF不用于内部电路，而是提供给外电路工作；同样，⑧脚输出的电压VREG也是提供给外电路工作的。而所有电流都返回③脚(IRET端)，对于输入电路来说，IRET端相当于“地”。该电路的Io为4～20mA，IIN为40～200μA，VIN为0.8～4V。
