XTR110使用外部PNP晶体管的电路
[10-10 20:39:48] 来源:http://www.88dzw.com 线性放大 阅读:8545次
文章摘要: 如图所示,该电路采用两个分立PNP三极管组成达林顿管,构成外部PNP晶体管QEXT电路,以扩大输出电流。这里不主张采用集成达林顿管,因为集成达林顿管内部的基极-发射极电阻会引起额外的误差。三极管的功耗取决于电源电压和满刻度输出电流,PMAX=VCCIOUT
XTR110使用外部PNP晶体管的电路,标签:放大电路,电路设计,http://www.88dzw.com

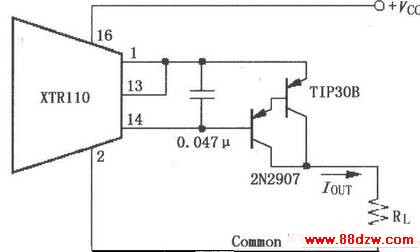

如图所示,该电路采用两个分立PNP三极管组成达林顿管,构成外部PNP晶体管QEXT电路,以扩大输出电流。这里不主张采用集成达林顿管,因为集成达林顿管内部的基极-发射极电阻会引起额外的误差。三极管的功耗取决于电源电压和满刻度输出电流,PMAX=VCCIOUT
Tag:线性放大,放大电路,电路设计,家电维修 - 单元电路介绍 - 线性放大
