XTR112/114三线远程电阻式热探测器连接电路
[10-10 20:39:48] 来源:http://www.88dzw.com 线性放大 阅读:8834次

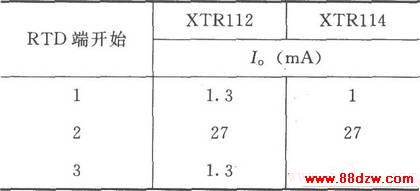

文章摘要: 如图所示,RLIN1为线性化提供正反馈;RLIN2提供失调消除电流,用于补偿由于远程RTD线路电阻引起的失调。选择时,应使流过RLIN1和RLIN2的电流相等,因此在电阻上的电压降也相等,形成共模信号,由芯片将此共模信号抑制掉。RLIN1和RRLIN2一般选取精度为1%的电阻,在大多数应用场合都能满足要求。任一RTD开路时的输出电流见下表。
XTR112/114三线远程电阻式热探测器连接电路,标签:放大电路,电路设计,http://www.88dzw.com
如图所示,RLIN1为线性化提供正反馈;RLIN2提供失调消除电流,用于补偿由于远程RTD线路电阻引起的失调。选择时,应使流过RLIN1和RLIN2的电流相等,因此在电阻上的电压降也相等,形成共模信号,由芯片将此共模信号抑制掉。RLIN1和RRLIN2一般选取精度为1%的电阻,在大多数应用场合都能满足要求。任一RTD开路时的输出电流见下表。
