由RF2104构成的830MHz中功率放大器原理电路
[10-10 20:39:48] 来源:http://www.88dzw.com 线性放大 阅读:8585次
文章摘要: 如图所示为由RF2104构成的830MHz***率放大器原理电路。射频信号(RF)由5脚输入,经过前置放大器、末级功率放大器放大后由12脚输出。5脚有直流电压,因此在5脚外加一个隔直耦合电容,同时并联一个分流电感(10nH),5脚输入阻抗为50Ω。输出端12、13脚在芯片内部已连接,通常将13、14脚在外部连接在一起作为信号输出,输出接匹配网络,使放大器输出阻抗与之匹配,该脚负载阻抗为5 j0Ω时可获得最大输出功率。13、14脚在外部连接在一起也作为末级功率放大器电源供电端。8脚接功率控制脚(PC),该脚接0V和3V时可以控制增益,从而控制功率;当不需要控制增益时,可将该脚接到固定的2.5~
由RF2104构成的830MHz中功率放大器原理电路,标签:放大电路,电路设计,http://www.88dzw.com

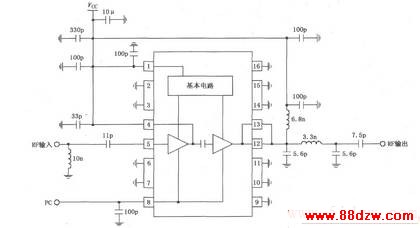

如图所示为由RF2104构成的830MHz***率放大器原理电路。射频信号(RF)由5脚输入,经过前置放大器、末级功率放大器放大后由12脚输出。5脚有直流电压,因此在5脚外加一个隔直耦合电容,同时并联一个分流电感(10nH),5脚输入阻抗为50Ω。输出端12、13脚在芯片内部已连接,通常将13、14脚在外部连接在一起作为信号输出,输出接匹配网络,使放大器输出阻抗与之匹配,该脚负载阻抗为5 j0Ω时可获得最大输出功率。13、14脚在外部连接在一起也作为末级功率放大器电源供电端。8脚接功率控制脚(PC),该脚接0V和3V时可以控制增益,从而控制功率;当不需要控制增益时,可将该脚接到固定的2.5~3V电压;该脚接2.5V电压时流人该脚的最大电流为1mA。
Tag:线性放大,放大电路,电路设计,家电维修 - 单元电路介绍 - 线性放大
