XTR106热电偶测量环电路

文章摘要： 如图所示为具有二极管冷端补偿的低失调、低漂移热电偶测量环电路。由OPA277构成同相放大器，利用同相放大器的高输入阻抗特性来降低热电偶失调和环路漂移。50Ω电位器用于校准，可调节放大器同相输入端偏置，使K型热电偶在工作温度范围对应的输出电流为4～20mA。

XTR106热电偶测量环电路,标签：放大电路,电路设计,http://www.88dzw.com

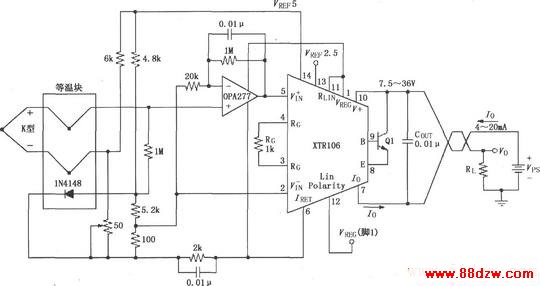

如图所示为具有二极管冷端补偿的低失调、低漂移热电偶测量环电路。由OPA277构成同相放大器，利用同相放大器的高输入阻抗特性来降低热电偶失调和环路漂移。50Ω电位器用于校准，可调节放大器同相输入端偏置，使K型热电偶在工作温度范围对应的输出电流为4～20mA。
