XTR106校正正(或负)电桥非线性的连接电路

文章摘要： 如图所示为XTR106校正正(或负)电桥非线性的连接电路。线性化电阻。增益设置电阻。全标定输出范围内调节激励电压VREF(Adj)=VREF(初始)×(1 2B)/(1-2B)。KLIN是非线性因数。其2.5V的参考值为9905Ω，5V时的参考值6645Ω。B是相对于VFS的传感器非线性(为-2.5%非线性，B=-0.025)。VFS是无线性化时的全标定桥输出。

XTR106校正正(或负)电桥非线性的连接电路,标签：放大电路,电路设计,http://www.88dzw.com

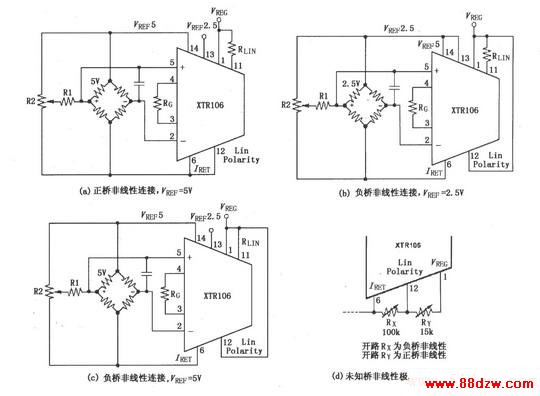

如图所示为XTR106校正正(或负)电桥非线性的连接电路。线性化电阻

。增益设置电阻

。全标定输出范围内调节激励电压VREF(Adj)=VREF(初始)×(1 2B)/(1-2B)。KLIN是非线性因数。其2.5V的参考值为9905Ω，5V时的参考值6645Ω。B是相对于VFS的传感器非线性(为-2.5%非线性，B=-0.025)。VFS是无线性化时的全标定桥输出。
