　　重点提示  和M50436-560SP配合的存储器有两种类型，一种是需要负压的M58655P（（2）脚为-30V），另一种是不需要负压的M58C655（（2）脚为空脚）。 M58C65f可代换M58655P，代换时需将M58C655的（2）脚悬空。

　　另外需要注意的是，在拆换M58655P存储器时，切记先将（2）脚-30V电压放电，否则必将损坏存储器M58655P。

　　四、操作指令电路
　　
　　1.遥控信号输入电路遥控接收电路如下图所示。

　　红外遥控信号发射器发出的红外遥控信号被红外接收头接收后，经放大、滤除噪声干扰后，送至峰值检波器检出遥控包络脉冲，再由整形电路整形，变为合格的调制编码脉冲后，由遥控头输出，送至CPU的（5）脚内电路进行解码，CPU再根据解码结果发出相关的执行指令。

　　2.键扫描电路
　　

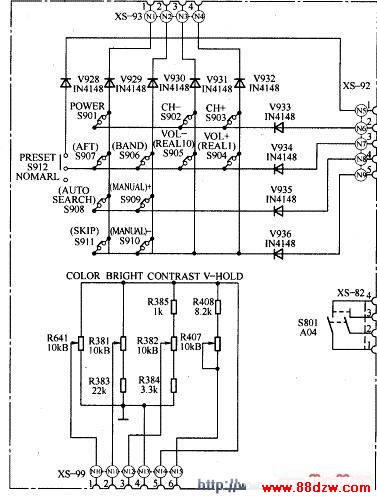

　　按键电路如下图所示。

　　CPU的（17）～（24）、（30）～（33）脚外接键盘矩阵电路。当按下不同的按键时，微处理器经内部识别，输出不同的控制指令，使机器进入不同的工作状态。

www.88dzw.com

　　五、控制电路
　　
　　1.高频头频段选择控制电路
　　

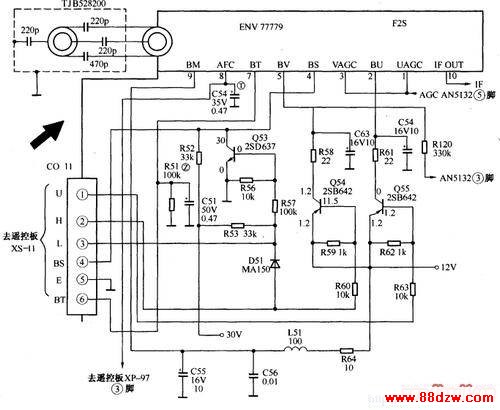

　　高频头频段选择电路如下图所示。

　　频段控制信号由CPU的（6）、（7）脚输出。在不同的频段，CPU的（6）、（7）脚输出不同组合的高低电平，通过控制V945、V946、V947和Q53、Q54、Q55的导通与截止，来切换高频调谐器的BV、BS、BU端电压。高频头BV、BS、BU端电压与工作频段的关系如下表所示。

工作频段 VL VH UH 高频头BV端电压(V) 12 12 0 高频头BS端电压(V) 30 0 O 高频头BU端电压(V) 0 0 12 　　2.调谐选台信号
　　
　　在调谐选台时，CPU的（1）脚输出的PWM（脉冲宽度调制）信号，经V941电平转换，两级积分滤波（ R905、C903、R906、C904）后，得到可变直流电压，加到高频头BT端。

　　3.自动搜台控制电路和自动搜台控制电路
　　
　　有关的引脚有如下几个：

　　（1）识别信号输入脚。CPU的（36）脚是行同步脉冲输入端，用作信号识别，在自动搜台（全自动或半自动）时，CPU根据（36）脚在规定的时间内接收到行同步信号的个数来判断是否搜索到电视信号。若（36）脚收到正常的行同步信号脉冲，此时搜索速度变慢，搜索进入细调阶段。

　　（2）AFT信号输入脚。CPU的（35）脚是AFT S曲线信号输入端，在自动搜台时，用来确认搜台是否准确和是否进行存台操作。

　　（3）AFT开关控制脚。CPU的（8）脚是AFT开关信号控制端。在自动搜台时，（8）脚为高电平，加到场效应管V948的栅极，控制V948导通，12V电压经R933、R931分压后，在其分压点上产生6.5V左右的电压，经导通的V948加到高频头的AFC端，使高频头的AFT端固定为6.5V电压。在正常工作期间，CPU的（8）脚为低电平，V948截止，由AN5132的（6）脚输出的AFC电压则经R932加到高频头的AFC端，恢复AFT的微调功能。

　　按下自动搜索键时，荧屏出现搜索字符，当收到信号时，从AN5435的（16）脚输出的同步信号经R960、C928耦合、V956缓冲后，加到CPU的（36）脚，CPU认为此时有电视信号后，立即放慢搜索速度。同时，AN5132的（6）脚输出的AFT电压加至V949基极，再从其发射极输出，经R935、R936分压后加至CPU的（35）脚（当收到电台时AFT电压会有变化）。CPU启动内部AFT比较电路，该电路将（35）脚送入的AFT电压同基准电压进行比较，若送来的AFT电压刚好同基准电压相符，则CPU认为此点为最佳调谐点，立即发出指令，将此时的调谐点存入存储器，同时屏幕上频道号自动加1。
