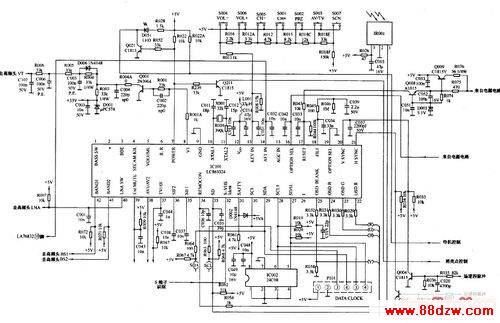

TCL王牌2913E彩电遥空电路工作原理

文章摘要：五、屏显电路来自场输出电路LA7841的（7）脚的场逆程脉冲加到Q004的基极，经Q004倒相放大后，由CPU的（20）脚输入，以确定图像扫描的开始。来自行输出变压器（8）脚的行逆程脉冲加到Q005基极，经Q005倒相放大产生的行频脉冲，由CPU的（21）脚输入，用于判断图像扫描的纵向位置。CPU采用内置式字符时钟信号发生器，无需外接字符时钟信号振荡网络。字符时钟信号经分频和整形后，送至字符发生电路，以控制字符读出速度。若改变字符时钟信号的频率，可以改变字符的显示尺寸。显示的字符形状数据存储在CPU内部的ROM中，在字符显示期间，按时钟脉冲节拍可读出ROM中的字符数据，从（22）、（23）、（

TCL王牌2913E彩电遥空电路工作原理,标签：电视机电路,电路设计,http://www.88dzw.com

　　五、屏显电路
　　
　　来自场输出电路LA7841的（7）脚的场逆程脉冲加到Q004的基极，经Q004倒相放大后，由CPU的（20）脚输入，以确定图像扫描的开始。来自行输出变压器（8）脚的行逆程脉冲加到Q005基极，经Q005倒相放大产生的行频脉冲，由CPU的（21）脚输入，用于判断图像扫描的纵向位置。CPU采用内置式字符时钟信号发生器，无需外接字符时钟信号振荡网络。字符时钟信号经分频和整形后，送至字符发生电路，以控制字符读出速度。若改变字符时钟信号的频率，可以改变字符的显示尺寸。显示的字符形状数据存储在CPU内部的ROM中，在字符显示期间，按时钟脉冲节拍可读出ROM中的字符数据，从（22）、（23）、（24）、（25）脚输出R、G、B字符信号和字符消隐信号，输入到LA76832的（14）、（15）、（16）、（17）脚，经内部切换开关切换后，从LA76832的（18）、（19）、（20）脚输出。
