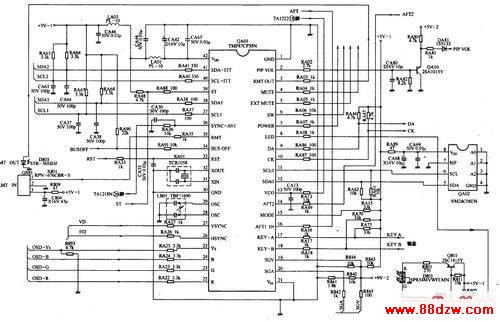

　　4.指示灯（ LED）控制电路
　　
　　CPU的（8）脚输出LED指示信号，经电阻RA08和接插件到电源板Q801、Q802的基极，分别控制红、绿发光二极管的显示。正常工作时，CPU的（8）脚输出SV高电平，使Q801导通、Q802截止，指示灯呈红色；当处于待机状态时，CPU的（8）脚输出低电平，使Q802导通、Q801截止，指示灯显示绿色。另外，当电源系统出现故障时，CPU的（8）脚送出适当占空比的脉冲波，经Q802驱动后，指示灯呈现闪烁状态，不同的闪烁频率指示不同类型的故障。

　　5.其他控制电路
　　
　　CPU的（2）脚为画中画音量控制（PIP VOL）输出端，（4）、（5）脚为静音控制端，（6）脚为飞扬扬声器开关控制端，（7）脚为待机控制端，这些控制电路在前面介绍相关电路时已有说明。

　　四、屏显电路
　　
　　来自Q501（TA1222）的（31）脚的场频脉冲送到CPU的（27）脚，以确定图像扫描的开始。

　　来自TA1222的（30）脚的行频脉冲送到CPU的（26）脚，用于判断图像扫描的纵向位置。CPU的（28）、（29）脚外接元件是字符振荡器的谐振电路，因为字符振荡器的振荡频率决定了从ROM中读出字符的速度，所以改变字符振荡器的频率，将使屏幕上显示的字符的水平方向尺寸发生变化。显示的字符形状数据存储在CPU内部的ROM中，在字符显示期间，按时钟脉冲节拍可读出ROM中的字符数据，R、G、B字符脉冲和字符消隐脉冲分别由CPU的（22）、（23）、（24）、（25）脚输出，去TA1222的（39）、（38）、（37）、（36）脚，与主画面和子画面信号进行切换处理。
