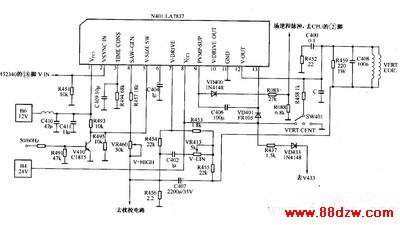

东宝TC2128B彩电场扫描电路工作原理,标签:电视机电路,电路设计,http://www.88dzw.com 场扫描电路如下图所示。
1.场频产生电路
M52340内有免调整场分频电路及50Hz/60Hz场频识别和输出电路。由行振荡503kHz的信号经分频获得50Hz或60Hz场频基准振荡信号,省去了场频调节元件。场脉冲信号经激励电路后从M52340的(18)脚输出场频方波信号,去场输出放大电路。
2.场锯齿波产生及场输出电路

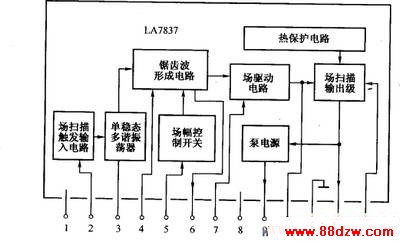

场锯齿波产生及场输出电路由LA7837完成,LA7837内部电路如下图所示,引脚功能及实测数据如下表所示。
提示与引导 LA7837和LA7838电路组成及功能是完全相同的,但是其最大偏转电流不同:LA7837最大偏转电流为1.5A,适合于偏转角度、功率较小的显像管;LA7838最大偏转电流为2.2A,因而更适合于大偏转角、大功率的显像管。通常,LA7837应用于54cm以下、90 °偏转角显像管,场脉冲输入及锯齿波形成电路用9V供电((1)脚),场输出电路用24V供电((8)脚);LA7838应用于63cm以上、110°偏转角显像管,(1)脚用12V供电,(8)脚用26V供电。从这一点讲,LA7837不可以代换LA7838,但LA7838可以代换LA7837。
由M52340的(18)脚输出的场频方波激励信号,经R326输入到LA7837的(2)脚,经内部单稳态触发器和斜波发生器形成场扫描锯齿波电压,并受50Hz/60Hz场频控制,再由激励放大级送到互补推挽功率放大输出级放大后,从(12)脚输出场锯齿波电流去场偏转线圈,完成垂直扫描。
LA7837的(1)脚为前级小信号电源端,(3)脚外接的R494、C409为单稳态触发器定时元件。
(4)脚经R457接场幅电位器VR460,(5)脚为50Hz/60Hz场频控制输入端,受CPU控制,场频为50Hz时,CPU的(17)脚为高电平,V410导通使LA7837的(5)脚为低电平0.5V;场频为60Hz时,CPU的(17)脚为低电平,V410截止,LA7837的(5)脚为高电平3V,通过控制锯齿波形成电路的充电速度使场幅适当。LA7837的(6)脚外接锯齿波电压生成电容C404,(7)脚为负反馈输入端,(8)脚为后级推挽功率放大器电源端,由24V电压供电。(13)脚为自举泵电源端,在场逆程期间峰值电压为48V。在场偏转线圈上还并接有阻尼电阻R459和C408,可防止偏转回路高频振荡。偏转线圈另一端串联C407、 R456到地,其中R456是电流负反馈电阻,锯齿波电流经R456产生的电压经R454去LA7837的(7)脚。
