东宝TC2128B彩电AV/TV切换电路分析
[10-10 20:39:48] 来源:http://www.88dzw.com 电视机电路 阅读:8370次

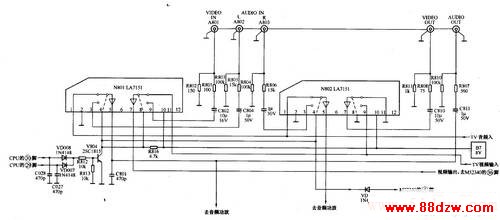

文章摘要:AV/TV切换电路由N801(LA7151)、N802 (LA7151)组成,电路如下图所示。 N801( LA7151)、N802(LA7151)引脚功能如下表所示。脚号N801引脚功能N802引脚功能脚号N801引脚功能N802引脚功能1TV音频输入TV音频输入7视频输出(去M52340的(36)脚)视频输出(去视频输出插孔)2地地8控制入端接地3AV音频输入(L)AV音频输入(R)9AV视频输入TV视频输入4控制输入端控制输入端10供电端供电端5音频输出(L),去音频输出插孔和音频功放音频输出(R),去音频功放11TV视频输入接地6空脚空脚12空脚空脚CPU的(30)脚为TV/AV1控制
东宝TC2128B彩电AV/TV切换电路分析,标签:电视机电路,电路设计,http://www.88dzw.comAV/TV切换电路由N801(LA7151)、N802 (LA7151)组成,电路如下图所示。 N801( LA7151)、N802(LA7151)引脚功能如下表所示。
CPU的(30)脚为TV/AV1控制端,(29)脚为TVAV2控制端,两脚分别经VD008和VD007接V804的基极。 TV状态时,(29)、(30)脚均为低电平,V804截止,其c极高电平分别加到N801的(4)、(8)脚和N802的(4)脚,这样,TV解调的视、音频信号通过电子开关接入信号处理电路。
AV状态时,无论CPU是(29)还是(30)脚变为高电平,V804均导通,其c极为低电平,控制开关接通外部视音频信号。同时c极经VD109接M52340的(4)脚IFAGC滤波端,使接收AV信号时该脚电压降低,减小TV射频对AV信号的干扰。
