东宝TC2128B彩电末级视放电路工作原理
[10-10 20:39:48] 来源:http://www.88dzw.com 电视机电路 阅读:8644次
文章摘要:末级视放电路如图所示,从M52340的(21)、(22)、(23)输出的R、G、B三基色信号(幅度约2.5V),通过末级视放电路对基色信号进行放大,送到显像管的阴极。对于末级视放电路,除要求具有高的放大倍数外,还要具备6~8MHz的带宽,以保证图像的清晰度不受影响。所以,该机末级视放采用了由分立元件组成的3组共射一共基宽频带放大器,主要由V651~V656六只三极管担任。其中,V653与V656组成一组共射一共基联放电路,用于R信号放大o V656为共射放大器,V653为共基放大器。共射放大器具有输入阻抗较大,电流、电压放大倍数高等特点,共基放大器具有输入阻抗小、电压放大倍数高、截止频率高等特

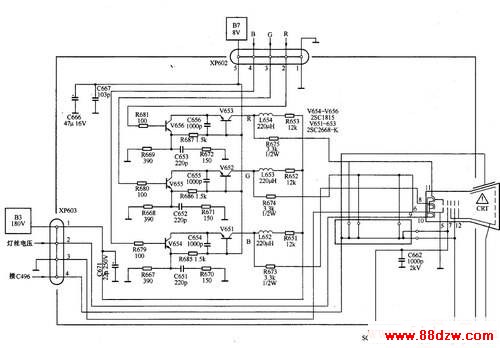

东宝TC2128B彩电末级视放电路工作原理,标签:电视机电路,电路设计,http://www.88dzw.com末级视放电路如图所示,从M52340的(21)、(22)、(23)输出的R、G、B三基色信号(幅度约2.5V),通过末级视放电路对基色信号进行放大,送到显像管的阴极。对于末级视放电路,除要求具有高的放大倍数外,还要具备6~8MHz的带宽,以保证图像的清晰度不受影响。所以,该机末级视放采用了由分立元件组成的3组共射一共基宽频带放大器,主要由V651~V656六只三极管担任。
其中,V653与V656组成一组共射一共基联放电路,用于R信号放大o V656为共射放大器,V653为共基放大器。共射放大器具有输入阻抗较大,电流、电压放大倍数高等特点,共基放大器具有输入阻抗小、电压放大倍数高、截止频率高等特点,当它们组成级联放大电路时,不但能保证放大器的总增益,还能展宽电路的通频带。同理,V652与V655、V651与V654也分别构成共射一共基联放电路,分别用于G信号和B信号放大。
为了改善末级视放的高频特性,保证足够的带宽,在3个放大器的发射极电阻上,并联有高频补偿电路,C653串联R672,C652串联R671,C651串联R670,分别并联接在R669、R668、R667旁,使高频成分的负反馈作用减小,以丰富图像的细节。
