TCL王牌2911D彩电行扫描电路分析

文章摘要：重点提示 垂直枕形失真校正的方法是在场偏转线圈回路中串联一个磁饱和电抗器。磁饱和电抗器的特点是小电流时电抗大，大电流时电抗小，是一个非线性元件。电路中L710为可变磁饱和电抗器，它与行频脉冲调制用的磁饱和变压器T710并联，再与场偏转线圈串联。当场偏转电流为零时（扫描光栅中间部分）T710电抗最大，偏转电流主要经C710、T710，电流中行频脉冲的成分最小；当场偏转电流在正方向最大值和负方向最大值时（分别对应扫描光栅的上部和下部），T710和L710电抗最小，场偏转电流主要经过（4）脚→ L710→T710→（3）脚，场偏转电流被行频脉冲调制，它所产生的附加磁场

TCL王牌2911D彩电行扫描电路分析,标签：电视机电路,电路设计,http://www.88dzw.com

　　重点提示  垂直枕形失真校正的方法是在场偏转线圈回路中串联一个磁饱和电抗器。磁饱和电抗器的特点是小电流时电抗大，大电流时电抗小，是一个非线性元件。

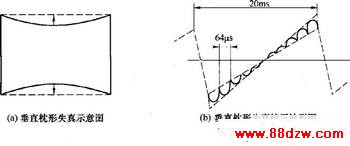

　　电路中L710为可变磁饱和电抗器，它与行频脉冲调制用的磁饱和变压器T710并联，再与场偏转线圈串联。当场偏转电流为零时（扫描光栅中间部分）T710电抗最大，偏转电流主要经C710、T710，电流中行频脉冲的成分最小；当场偏转电流在正方向最大值和负方向最大值时（分别对应扫描光栅的上部和下部），T710和L710电抗最小，场偏转电流主要经过（4）脚→ L710→T710→（3）脚，场偏转电流被行频脉冲调制，它所产生的附加磁场使垂直方向枕形失真减小。

　　行频脉冲对场偏转电流的调制量由L710调整，因此L710为垂直枕形校正电感。VR710为场偏转电流幅度调整电位器，用来调整扫描光栅垂直幅度。

　　

www.88dzw.com（5）自动故障保护电路
　　
　　很多彩色电视机的保护电路都是通过若干外电路触发可控硅或CPU的某个测试端口来实现保护性关机的，这都归功于CPU具有计算和逻辑判断能力，且能以各种方式表达判断的结果。

　　提示与引导TDA8841是TV信号处理的专用芯片，它并不具备CPU的功能。

　　但是芯片设计者赋予行扫描驱动级在某些特殊情况下自动地进入“软启动慢停止”程序的功能，在有关端口的工作电压处于正常范围时，电视机正常工作，一旦处于异常状态，将通过IIC总线读取后，由CPU作进一步处理。

　　（1）EHT校正／EHT过压检测。 TDA8841的（50）脚是一个双功能端口，它有双重作用：

　　其一是EHT超高压校正，在一定范围内能随高压的变化跟踪场和行的变化，使图像尺寸不随高压的变化而变化；其二是过压保护，若超高压过高，则FBT的（7）脚电位升高，此时D205导通，（50）脚电位升高，当过压检测到（50）脚的电压超过2.6V时，通过总线控制，令三基色输出消隐电平，使TDA8841的（40）脚转入双行频（31.25kHz）低占空比（0.25）的慢停止程序，然后行输出驱动信号自动切断，（40）脚电压将由正常的0.6V上升为1.2V左右。

　　（2）束电流限制／场输出保护。 TDA8841的（22）脚是“束电流限制／场输出保护”端，也是一个双功能端口，它有两方面的作用：第一个作用是进行束电流限制。（22）脚通过电阻R406接于行输出变压器（ FBT）高压绕组（7）脚，当屏幕过亮时，束电流也随之增人，由于行输出变压器的高压包本身也是有内阻的，亮度高时，较大的电子束流在高压包内阻上产生比较大的压降，使得显像管上的高压下降，导致TDA8841的（22）脚电位降低，从而抑制RGB矩阵的输出电压，达到自动亮度控制作用（ABL）。第二个作用是进行场输出保护。TDA8351的（8）脚输出的是场消隐脉冲（正极性）。在场消隐期间，Q301导通，二极管D301导通，在场扫描正程，TDA8351的（8）脚输出约为零，Q301截止，使TDA8841的（22）脚直流电压在3.6V左右。

　　当场输出电路异常引起TDA8841的（22）脚电压超出允许的范围时，CPU经总线读取该信息后使RGB输出被截止，从而起到保护显像管的作用。

　　2.行扫描电路维修精要
　　
　　行扫描电路出现故障主要会引起“三无”。由于TDA8841具备特有的“软启动慢停止”和某些端口的“自动故障检测”功能，这就给故障部位判断即故障压缩带来了一定的难度。因为如果行输出不工作、IIC总线不正常、保护电路动作等，都从内部控制（40）脚行激励输出立即进入“慢停止”过程，最后切断（40）脚行激励输出，形成“三无”故障。

　　关键点TDA8841的（40）脚无行激励脉冲输出是检修的难点。当（40）脚无激励脉冲输出时，通常的表现是该脚电压为1.2V左右，而正常值应为0.6V左右，实际维修中，下列原因将造成（40）脚无输出：
