  行扫描输出级工作在高频、高压、大电流开关状态。由于电荷存储作用的影响,行输出管存在存储时间ts和下降时间tf,因此,严格来说,行输出管不是一个理想的开关器件。由于存在开关损耗,行输出管的热稳定性和工作可靠性将受到影响。

  为了减小行输出级的开关损耗,除选择开关特性良好的行输出管之外,还应选择合适的基极正向注入电流和反向抽出电流,以减小行输出管的ts和tf。如果正向注入电流太小,则可能出现行激励不足,使行输出管达不到深饱和状态,引起行输出导通损耗增加,影响行输出管的热稳定性;如果正向电流太大,则注入基区载流子浓度太高,当截止脉冲来到时,基区载流子迁移过程引起fs上升。另一方面反向抽出电流的作用是使基区载流子浓度下降,尽快处于截止状态D因此适当增大反向抽出电流,可以减小下降时间tf正向注入电流与反向抽出电流由行推动变压器T402的次级输出,加到行输出管Q402的基极,控制Q402的导通与截止。行推动级工作在反相激励状态,即行推动级导通时,行输出级截。I}:;行推动级截止时,行输出级导通。反相激励的优点是行输出级对行振荡级的缓冲隔离良好。

  为了防止行频开关脉冲的前、后沿过于陡峭形成的高频干扰对图像质量造成影响,在行输出级必须加入阻尼元件L403,用于延缓开关脉冲的前、后沿时间。

  行输出电路中设有S校正电容C413,目的是使光栅左、右边沿扫描速度与中心扫描速度基本相同,校正光栅左、右两边的延伸失真。

     由于行扫描电路存在各种损耗(例如行偏转线圈的直流电阻损耗、行输出管的导通损耗、行输出变压器的初级绕组的直流电阻损耗、阻尼二极管的导通损耗、行输出变压器的铁心损耗等),会使行偏转电流产生非线性失真,光栅左、右两侧出现了非对称图像,图像左侧被扩展,右侧被压缩。为此,在电路中加入了行线性校正线圈L402,使光栅水平非线性失真得到了校正。

  行扫描输出级的作用除给行偏转线圈提供15625Hz的行扫描电流之外,还利用行扫描逆程期间的逆程反峰电压,经过行逆程变压器的升压、降压作用,形成彩色显像管、视频放大器等需要的高、中、低压电源。行扫描电路主要提供以下几种电压:

  A、彩色显像管CRT所需的30kV的阳极电压(EHT)。

  B、彩色显像管CRT所需的聚焦极电压和帘栅极电压。聚焦极电压一般在阳极电压的25%~30%,利用聚焦电位器使电子束聚焦最佳,图像最清晰;帘栅极电压一般在400~1000V,利用帘栅极可调电位器,使光栅亮度适中。

  C、视频放大器集电极电路200V供电电压。由行输出变压器的(9)脚脉冲经D401整流、C403滤波形成。

  D、45V场扫描输出级和校正电路供电电压。由行输出变压器的(2)脚脉冲D402整流、C404漶波平滑后形成。

  E、2V直流电压,由行输出变压器的(1)脚脉冲D403整流、C405滤波形成。由于12V、45V直流电压供电电流较大,为了提高电源稳定性,采用正程供电方式。

  F、由行输出变压器的(10)脚输出6.3V灯丝电压,R402为限流保险电阻。

  G、行输出变压器的(7)脚接ABL电路,利用(7)脚取样电流,限制电子束电流的增加,起到彩色显像管自动亮度限制作用,保护显像管。束电流限制取样电压送至TDA8841的(22)脚。

  重点提示  为了保护行输出级和显像管( CRT),开机CPU检测到电源复位信号时,TDA8841接通电源,首先校准行VCO振荡器,再接通行驱动级,随即关断。

  当CPU通过I2C总线校正完各地址码后,行激励信号再次通过“慢启动”过程打开,实现软启动,当检测到行锁相环处于失锁状态时,检测过程会反复进行,直至关闭驱动脉冲,此时行输出级不工作。

  (4)枕形失真校正电路

  A、水平(东西)枕形失真校正电路。为了校正水平方向光栅枕形失真,必须用场频抛物线波调制行偏转电流。

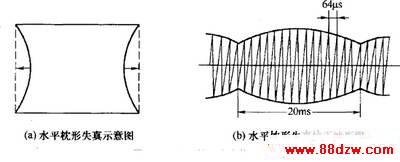

  下图 (a)为光栅水平枕形失真示意图;下图 (b)所示为经过校正后的行扫描电流在场周期内的波形图。
