　　1.场扫描电路分析
　　

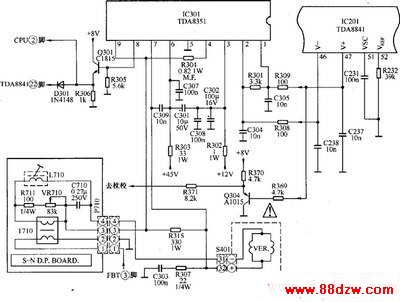

　　场扫描电路如下图所示。

  　（1）场扫描小信号处理电路
　　
　　TDA8841内产生的行脉冲还要送至场分频电路，在场分频电路中进行分频处理，产生场脉冲。

　　场分频过程受场同步信号的控制，场分频电路通过对场同步信号进行计数后来识别50Hz或60Hz场频，进而确定分频系数，完成分频过程。分频产生的场脉冲信号经锯齿波形成电路处理后转化为场锯齿波。接在（51）脚外部的电容C231为锯齿波形成电容，（52）脚外接的电阻R232决定锯齿波电容的充电速度。通过IIC总线的控制，可以调整锯齿波电容的充电速度，以确保50Hz和60Hz时场幅均符合要求。锯齿波形成电路产生的锯齿波电压一路送至场几何失真校止电路，完成场幅、场线性、场S校正度调节，再以平衡输出方式从（46）脚和（47）脚输出，送至场输出集成块。

　　提示与引导  对于TDA8843/TDA8844，锯齿波形成电路产生的锯齿波电压还送至东西几何失真校正电路。锯齿波脉冲被转化为抛物波电压从（45）脚输出。枕形校正度及水平宽度均可由IIC总线进行控制，TDA8841无此功能。

    　　（2）场输出电路
　　
　　本机以IC301（TDA8351）为核心构成BTL场输出电路，TDA8351内部电路框图如下图所示。 TDA8351引脚功能及实测数据如下表所示。

脚号 符号 功能 直流电压(V) 脚号 符号 功能 直流电压(V) 1 IN+ 止相输入 2.4 6 VCC1 回扫电压输入 44 2 IN- 反相输入 2.4 7 VOUTA 输出电压A 6 3 VCC2 主电源 12 8 GUARD 保护电压出 0.3 4 VOUTB 输出电压B 6 9 VI 反馈输入 6 5 GND 地 O

　　TDA8841的（46）、（47）脚提供的差分输入信号加到TDA8351的（2）、（1）脚，由（4）、（7）脚输出场频锯齿波电流。本机采用逆程开关式泵电源电路，场扫描正程期间，（3）脚输入的12V直流电压为场扫描输出级提供电源电压：场扫描逆程期问，由（7）脚形成的逆程反峰脉冲打开逆程开关管，45V直流电压由（6）脚进入集成电路，并加到场扫描输出级，从而缩短了逆程反峰脉冲持续时间，提高了逆程反峰脉冲幅度，降低了场扫描输出级功耗，也提高了电路的热稳定性。TDA8351的（9）脚为反馈输入端，反馈信号经内部电路处理，可以改善场线性。

　　重点提示 TDA8351的（8）脚为保护输出端，其作用是当场扫描电路出现故障时保护显像管不受损坏，在场扫描逆程期间，显像管保护电路将产生一个显像管消隐信号，使显像管束电流关断。保护电路实际上是一个电流源，它在4.5V最小电压时能提供一个大于1mA的有效电流。显像管保护电流源叠加在消隐信号（沙堡脉冲）上，并加到视频信号处理电路。当场扫描输出电路出现下列情况之一时，场扫描保护电路输出端（（8）脚）电流升高：

　　（1）场偏转线圈短路时，偏转电流增大，会灼伤管颈。

　　（2）场扫描电路输出点（（7）、（4）脚）与电源电压VCC（（3）脚）之间短路时。
