　　TDA8841的（47）脚输出的正向变化的场频锯齿波电压，经Q304射随隔离后加到Q302的基极。

　　Q302、Q303组成级联放大器，输出电压经C306耦合后分为两路：一路经R319加到级联放大器Q352、 Q353的基极；另一路经由Q350、 R351、C350、C351、C352等组成的积分电路，把场频锯齿波变为场频抛物线波，也加到级联放大器Q352、Q353基极。实际上，级联放大器Q352、Q353基极输入包括两部分，即直流分量和抛物线分量，直流分量可以调整放大器的直流工作点，并由VR350（水平幅度调整电位器）调整。通过调整Q352、Q353的直流工作点，可以改变行扫描电流的幅度，实现光栅水平幅度调整。抛物线分量的幅度调整由VR351（枕形失真校正电位器）实现，改变VR351可以改变下凹抛物线分量的幅度，实现水平枕形失真校正量的调整。由Q353集电极输出的下凹的、带直流成分的抛物线去调制行扫描电流。

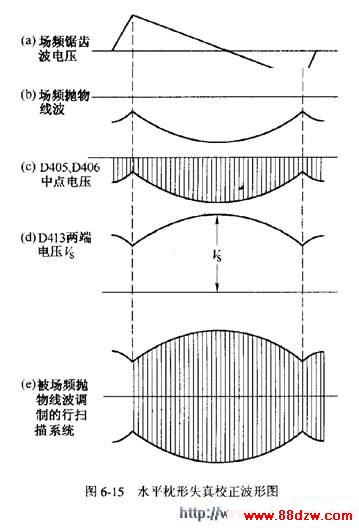

　　下图示为水平枕形校正波形图。

　　Q353集电极输出的场频下凹抛物线波（见图中（b））经R365、C356、L401加到阻尼二极管D405、D406的中点，被行扫描电流调制成下凹的调制电压（见图中（c））。由于行输管集电极为等幅的行反峰脉冲，其直流电压为固定的140V。当C356两端为下凹的场频锯齿波电压时，C413（S校正电容）两端电压则为上凸的场频抛物线波（见图中（d））。 C413两端电压作为行偏转电流的供电电源，则通过阻尼二极管D405，对流过偏转线圈的电流作上凸的场频抛物波调制，形成如图6-15（e）所示的被场频抛物线波调制的行扫描电流，以满足东西枕形校正所需要的调制波形。

　　级联放大器Q352、Q353的基极偏置还与Q403的集电极相接，完成光栅幅度的自动调整，又称自动宽度控制（ AWC）电路。如果没有AWC电路，当光栅亮度增大引起束电流增大时，由于阳极高压降低，偏转灵敏度增加，会引起光栅幅度增大，图像重显率下降。从图6-12中可以看出，当彩色显像管亮度增加时，由行逆程变压器T401的（7）脚输出的束电流幅度增加，T401（7）脚电流经R407、R408、R417到地，结果R417两端电压上升，使Q403的基极电压上升，正偏减小，集电极电流下降，从而使R421两端电压下降，再经R420使Q352、Q353基极偏置下降，增益减小，光栅幅度下降，补偿了由于束电流增大引起的光栅幅度增大，基本保持光栅水平幅度不变，完成了AWC功能。

　　Q272、Q351为50Hz/60Hz水平枕形失真开关切换管。由于60Hz的NTSC制电视信号的场频、行频都高于50Hz的PAL制电视信号，电子束沿水甲和垂直方向的速度较快，它

　　们所产生的枕形失真也更明显，因此60Hz的NTSC制水平枕形失真校正量要求更大。

　　当接收PAL制电视信号时，CPU的（17）脚为高电平，Q272导通，其集电极为低电平，使Q351截止，对Q302、Q303的工作状态没有影响。调整VR350、VR351使光栅水平幅度适中，枕形失真最小。当接收60HZ的NTSC制彩色电视信号时，Q351基极呈高电平，Q351饱和导通，R357、C357被Q351接地。由R357、C357组成的积分电路，使由Q302基极输入的60Hz的负向变化的锯齿波的凹凸量增大，枕形失真校正效果更明显。只要C357容量选择合适，在50Hz/60Hz不同场频的电视信号重显时，都可以保证光栅满屏，水平光栅枕形失真校正最佳。

　　重点提示  TDA8841内未设水平枕校功能，其（45）脚（东西枕校驱动输出）通过电容接地。枕形校正仍沿用传统的将取自场输出级的锯齿波信号，经抛物波变换、功率放大后，再加到二极管校正电路的方式，机板上设有调整电位器，故如果需要校正枕形失真，只能开机调整。相对于TDA8841，TDA8843/TDA8844内则设有枕形失真几何处理器，其（45）脚可直接输出东西失真校正信号，并且可通过IIC总线来控制东西失真枕形校正信号、四边角校正信号、梯形失真校正信号等。

　　（2）垂直（南北）枕形失真校正。为了校正垂直方向的光栅枕形失真，必须用行频脉冲调制场偏转电流，使场扫描电流在每个场扫描的起始段与终止段幅度变大，如下图所示。
