现代功率模块及器件应用技术 引言

    最近20年来，功率器件及其封装技术的迅猛发展，导致了电力电子技术领域的巨大变化。当今的市场要求电力电子装置要具有宽广的应用范围、量体裁衣的解决方案、集成化、智能化、更小的体积和重量、效率更高的芯片、更加优质价廉、更长的寿命和更短的产品开发周期。在过去的数年中已有众多的研发成果不断提供新的、经济安全的解决方案，从而将功率模块大量地引入到一系列的工业和消费领域中。

    因此，有必要就功率模块的应用技术，如选型、驱动、保护、冷却、并联和串联以及软开关电路等，进行一次全面的系列介绍。

1 IGBT和MOSFET功率模块

1.1 应用范围

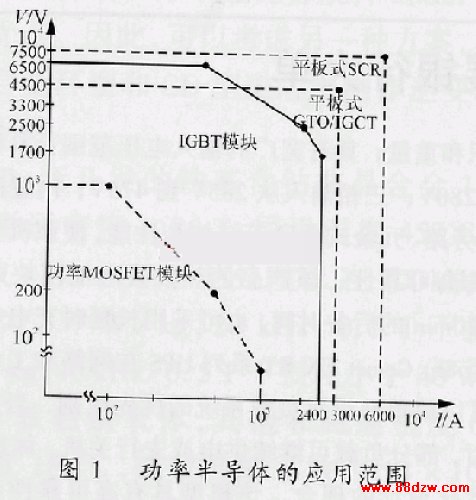

    如图1所示，当前众多的电力电子电路可由功率MOSFET或IGBT来实现。从上世纪80年代开始，它们先后出现于市场。与传统的晶闸管相比，它们具有一系列的优点，如可关断的特性（包括在短路状态下）、不需要缓冲网络、控制单元简单、开关时间短、开关损耗低等。

    现在，电力电子技术不断地渗透到新的应用领域中，这首先归功于IGBT和功率MOSFET的迅速发展。同时，它们的应用在其现有的领域内也在不断地深化。数年前，高耐压双极型功率晶体管还被广泛地应用着。而现在只能在少数例外情况下发现它的踪影，其位置已几乎完全被IGBT所取代。

    在电流达数十A或以上的应用中，功率MOSFET及IGBT大多为含有硅芯片的绝缘式功率模块。这些模块含有一个或数个晶体管单元，以及和晶体管相匹配的二极管（续流二极管），某些情况下还含有无源元件和智能部分。

    虽然功率模块存在仅能单面冷却的缺点，但它还是被广泛地应用于大功率电力电子技术中，与同期问世的平板式IGBT/二极管器件一争高低。尽管平板式器件在双面冷却的条件下可以多散发约30％的热损耗，但功率模块仍然受到用户广泛的欢迎。其原因除了安装简易外，还在于模块的芯片和散热器之间的绝缘、其内部多个不同元器件的可组合性、以及由于大批量生产而导致的低成本。



    在当今的市场上，尽管各种有竞争性的功率器件都在不断地发展，但是IGBT模块却稳稳胜出，它的功率范围也在不断延伸。目前生产的IGBT模块已具有了65kV、4.6kV、3.3kV和2.5kV的正向阻断电压。以此为基础，MW级的、电压至6kV的变流器（采用IGBT串联的电路）已经出现。

    另一方面，MOSFET则被应用于越来越高的频率范围。今天，使用合适的电路拓扑与封装技术，已经可以在500kHz以上实现较大的电流。

    IGBT和MOSFET模块已经成为集成电子系统的基本器件，同时也正在成为集成机电系统的基本器件。

1.2 结构和基本功能

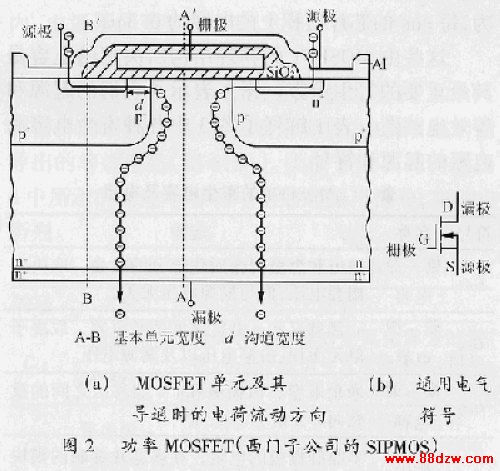

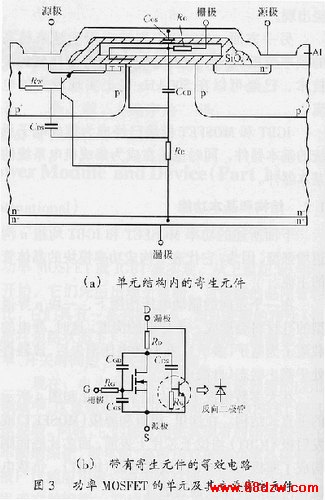

    下面所述的功率MOSFET和IGBT均指n沟道增强型，因为，它代表了构成功率模块的晶体管的主流。

    在一个正向的驱动电压作用下，一块p导通型的硅材料会形成一个导电的沟道。这时，导电的载流子为电子（多子）。在驱动电压消失后，该器件处于截止状态（自截止）。
