本文介绍了一种用单片机作中央处理器构成的先进的银行纸币自动鉴伪系统。阐述了系统的组成,各种识别手段的原理和具体电路实现方法,是一套完整的,高可靠性的设计方案。
    关键词:鉴伪    AT89C52  单片机  荧光反应


1 引言
    伪币干扰正常的货币流通,扰乱经济秩序,世界各国都在货币制造和防伪方面不遗余力,力求应用现代最前沿的科技制造出更加完美,更加难以伪造的货币,保护本国经济。我国在汲取各国造币技术精华的基础上,在第四、五套人民币中使用了许多先进的防伪手段。本文介绍的防伪系统以ATmel公司出品的高性能8位微控制器AT8PC52为核心处理芯片,完成纸质、磁安全码、磁性油墨、荧光油墨、长宽尺寸、厚度及红外、紫外特性的鉴别,是一套完整的,高可靠性的设计方案。
2 纸币鉴伪系统构成

    人民币鉴伪系统是针对在人民币制造过程中采用特殊工艺而使之具有的纸质及防伪特性,通过电子识别手段,把伪币挑捡出来的自动检测系统。它由传感器,处理电路,中央控制芯片,执行机构等硬件和相应的软件程序组成。

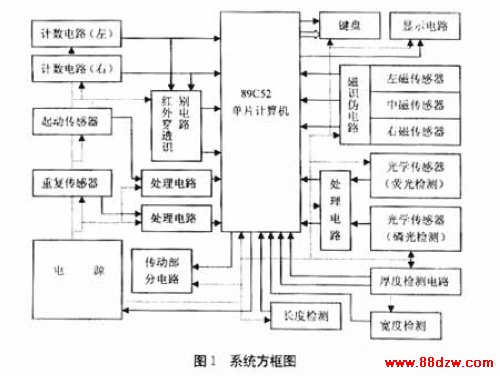

    如图1方框图所示,本系统包括单片计算机,计数电路,传动电路,起动、重复传感器及处理电路,键盘、显示电路,红外线穿透识别电路,紫外线识别电路(包括荧光检测,磷光检测),磁性油墨及磁安全码检测电路,长度、宽度、厚度检测电路和电源组成。
    在方框图中,各种传感器负责采集信号;处理电路将采集到的模拟量和数字量转换成为单片机可以识别的形式并送给单片机,经过程序处理后,传动部分得到各种控制信号并产生动作(正常运行,停机,鸣叫,显示等)。
3 硬件电路

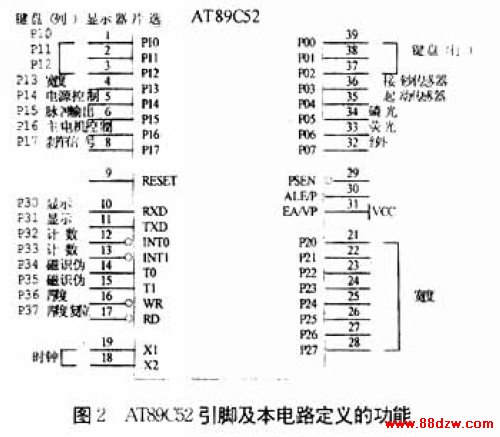

3.1 AT8PC52单片机芯片简介

    本设计采用ATmel公司的AT8PC52单片机作为控制芯片主要是因为该芯片高的性能价格比和设计电路最简化的需要。以下简要介绍芯片的特性。
        是一种带8K字节闪速可编程,可擦除只读存储器(PEROM)的低功耗,高性能CMOS8位微控制器。该器件采用ATMEL非易失存储器制造技术,与工业标准的80C51指令集及输出引脚相兼容。ATMEL将多功能8位CPU和闪速存储器组合在单个芯片中,为许多嵌入式控制系统提供了更高的灵活性。

        AT89C52集成了8K字节的闪速程序存储器,可进行1000次擦写循环,数据保留期长达十年。256字节RAM。静态工作频率0~24MHz。32条可编程I/O端口。3个16位定时器/计数器。6个两级中断源。1个全双工串行口。震荡器和时钟电路。3级程序存储器锁定。

3.2 纸币鉴伪系统电路构成
    下面将分别介绍红外线穿透识别电路,紫外线识别电路(包括荧光检测,磷光检测),磁性油墨及磁安全码检测电路,长度、宽度、厚度检测电路的原理和具体电路。
        (1)紫外线识别电路。紫外光特性是目前最为常见的识伪方法,我们都知道一定波长的紫外线具有能够激发隐含的不发光荧光物质发出可见光这一物理特性。当波长340~370左右的紫外光照射在含有荧光剂的纸张表面时,荧光剂被击发出波长470nm的蓝紫光,即所说的荧光反应,真钞使用特殊纸张不含荧光剂,不会有荧光反应,有些假钞制造不具备这一条件,币面会产生荧光反应。但近些年来,由于技术的进步和集团化大规模造假成为伪币产生的主流,不含荧光剂的伪钞越来越多,上述方法已不能有效地检验出纸币的真伪,而磷光反应是在钞票的特定部位印上紫外光下呈黄绿色发光的物质,检测原理和上面相同。这两种特性综合使用,可以提高识伪的可靠性。
