银行纸币鉴伪系统设计

文章摘要： 在(图3c)中可以看到光学传感器采集到的电流讯号，经过IC5A(ua741)构成的电流——电压转换器成为电压信号，再由LM324(a，b)两极放大并同比较器(LM324c构成)设定的门限值比较后，将电平信号传给单片机的P05，P06处理。 一般紫外线光源采用主峰值谱线在365nm的紫外线黑光灯，光学传感器采用光学滤色片加兰硅光电池组成。光学传感器可根据(图3b)确定光谱响应曲线，注意应严格控制其曲线的截止频率和选用高透过率的光学材料做滤色镜片。 (2)红外穿透特性识别。红外特性对红外穿透特性进行识别，原理是红外发光管通电时发出的特定波长的红外光穿透钞票被光敏三极管接

银行纸币鉴伪系统设计,标签：计算机控制技术,工厂电气控制技术,http://www.88dzw.com
    在(图3c)中可以看到光学传感器采集到的电流讯号，经过IC5A(ua741)构成的电流——电压转换器成为电压信号，再由LM324(a，b)两极放大并同比较器(LM324c构成)设定的门限值比较后，将电平信号传给单片机的P05，P06处理。

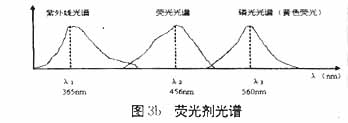

    一般紫外线光源采用主峰值谱线在365nm的紫外线黑光灯，光学传感器采用光学滤色片加兰硅光电池组成。光学传感器可根据(图3b)确定光谱响应曲线，注意应严格控制其曲线的截止频率和选用高透过率的光学材料做滤色镜片。

        (2)红外穿透特性识别。红外特性对红外穿透特性进行识别，原理是红外发光管通电时发出的特定波长的红外光穿透钞票被光敏三极管接收，由于真钞和假钞透光率不同，光敏三极管的输出电流也有差别，从而达到区分真伪的目的。该电路只需要一对红外收发光传感器即可完成所需功能，电路非常简单，在此不再多介绍。

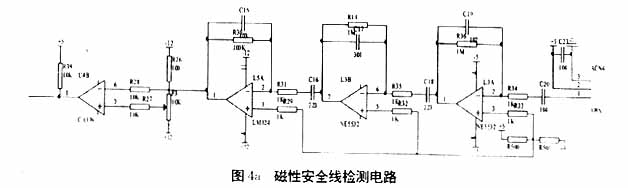

        (3)磁性油墨检测。磁性油墨检测是当前世界各国都普遍采用的防伪措施。我国在第四，五套人民币上也使用了磁性油墨，高灵敏度的磁传感器能有效捕捉到磁信号，需要指出我们国家在第五套人民币上还加有磁性安全线，并且每一币种的安全线磁码排列都不相同，伪币由于制造工艺和制造成本的限制目前还不能在这一指标上同真币媲美，因此安全线识伪是目前最为有效的识伪手段之一。正电路设计上，本电路上采用高灵敏度、低噪声的音频磁头来拾取磁安全线磁码，用(图4a)电路处理后输入单片计算机计算磁码排列，从而区分真伪。对第四套人民币可以用识别磁性油墨的强度来鉴别，由于磁性油墨强度较低，传感器选用MFC-H。

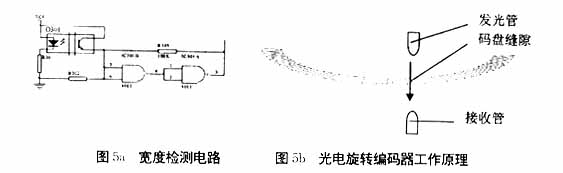

        (4)宽度检测(图5a)：这部分电路的功能是利用光电旋转编码器(图5b)记录下每张钞票走过时的脉冲数量，大于或小于一定数值就发出报警信号。一般情况下此电路可以做到2mm以下的精度。光电旋转编码器的工作原理如(图5b)所示：用码盘旋转来阻断发光管和接收管之间的红外光，在接收端电路中产生脉冲信号。记录钞票走过时的脉冲个数，就可以准确地知道钞票的宽度。AT89C52用P13输入该信号并处理。
        (5)长度检测：本设计中使用光长度检测传感器采集信号，经AD623放大后送给模数转换器AD7821变成数字形式。DB0-DB7将数字量送入AT89C52的P2口。
