这是“请注意－倒车”的语言片：
这是能够驱动十二个LED闪光的芯片

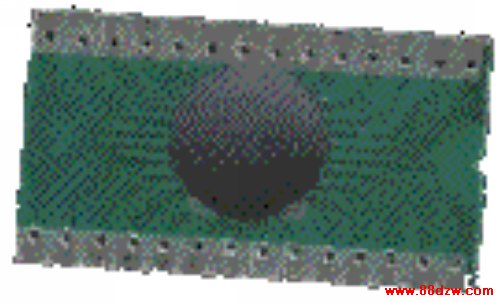

这是软包封的ISD1420芯片：（好贵：－（





数字集成电路

数字集成电路产品的种类很多种。数字集成电路构成了各种逻辑电路，如各种门电路、编译码器、触发器、计数器、寄存器等。它们广泛地应用在生活中的方方面面，小至电子表，大至计算机，都是有数字集成电路构成的。

结构上，可分成TTL型和CMOS型两类。74LS/HC等系列是最常见的TTL电路，它们使用5V的电压，逻辑“0”输出电压为小于等于0.2V，逻辑“1”输出电压约为3V。CMOS数字集成电路的工作电压范围宽，静态功耗低，抗干扰能力强，更具优点。数字集成电路有个特点，就是它们的供电引脚，如16脚的集成电路，其第8脚是电源负极，16脚是电源正极；14脚的，它的第7脚是电源的正极。

通常CMOS集成电路工作电压范围为3-18V，所以不必像TTL集成电路那样，要用正正好好的5V电压。CMOS集成电路的输入阻抗很高，这意味着驱动CMOS集成电路时，所消耗的驱动功率几乎可以不计。同时CMOS集成电路的耗电也非常的省，用CMOS集成电路制作的电子产品，通常都可以用干电池供电。

CMOS集成电路的输出电流不是很大，大概为10mA左右，但是在一般的电子制作中，驱动一个LED发光二极管还是没有问题的。此外，CMOS集成电路的抗干扰能力也较强，即行话所说的噪声容限较大，且电源电压越高，抗干扰能力越强。

电子制作中常用的数字集成电路有4001、4011、4013、4017、4040、4052、4060、4066等型号，建议多买些备用。市场上的数字集成电路进口的较多，产品型号的前缀代表生产公司，常见的有MC1XXXX（摩托罗拉）、CDXXXX（美国无线电RCA）、HEFXXXX（飞利普）、TCXXXX（东芝）、HCXXXX（日立）等。一般来说，只要型号相同，不同公司的产品可以互换。

需要注意的是，CMOS集成电路容易被静电击穿，因此需要妥善保存。一般要放在防静电原包装条中，或用锡箔纸包好。另外焊接的时候，要用接地良好的电烙铁焊，或者索性拔掉插头，利用余热焊接。不过说实话，现在的CMOS集成电路因为改进了生产工艺，防静电能力都有很大提高，不少人都不太注意为CMOS集成电路防静电，IC却也活着。

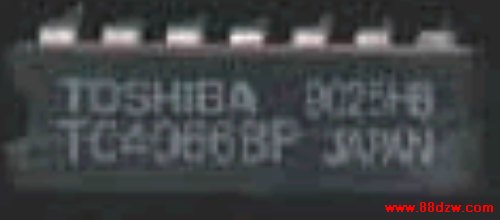

这里是TC4066（电子模拟开关） 的外形图：



模拟集成电路

模拟集成电路被广泛地应用在各种视听设备中。收录机、电视机、音响设备等，即使冠上了“数码设备”的好名声，却也离不开模拟集成电路。

实际上，模拟集成电路在应用上比数字集成电路复杂些。每个数字集成电路只要元器件良好，一般都能按预定的功能工作，即使电路工作不正常，检修起来也比较方便，1是1，0是0，不含糊。模拟集成电路就不一样了，一般需要一定数量的外围元件配合它工作。那么，既然是“集成电路”，为什么不把外围元件都做进去呢？这是因为集成电路制作工艺上的限制，也是为了让集成电路更多地适应于不同的应用电路。

对于模拟集成电路的参数、在线各管脚电压，家电维修人员是很关注的，它们就是凭借这些判断故障的。对业余电子爱好者来说，只要掌握常用的集成电路是做什么用的就行了，要用时去查找相关的资料。
