集成电路介绍及原理应用
[09-12 11:39:04] 来源:http://www.88dzw.com 电路基础 阅读:8172次
文章摘要:集成电路介绍及原理应用集成电路是一种采用特殊工艺,将晶体管、电阻、电容等元件集成在硅基片上而形成的具有一定功能的器件,英文为缩写为IC,也俗称芯片。集成电路是六十年代出现的,当时只集成了十几个元器件。 后来集成度越来越高,也有了今天的P-III。集成电路根据不同的功能用途分为模拟和数字两大派别,而具体功能更是数不胜数,其应用遍及人类生活的方方面面。集成电路根据内部的集成度分为大规模中规模小规模三类。其封装又有许多形式。“双列直插”和“单列直插”的最为常见。消费类电子产品中用软封装的IC,精密产品中用贴片封装的IC等。 对于CMOS型IC,特别要注意防止静电击穿IC,最好也不要用未接地的电烙铁焊
集成电路介绍及原理应用,标签:电子电路基础,模拟电路基础,http://www.88dzw.com集成电路介绍及原理应用
集成电路是一种采用特殊工艺,将晶体管、电阻、电容等元件集成在硅基片上而形成的具有一定功能的器件,英文为缩写为IC,也俗称芯片。集成电路是六十年代出现的,当时只集成了十几个元器件。 后来集成度越来越高,也有了今天的P-III。
集成电路根据不同的功能用途分为模拟和数字两大派别,而具体功能更是数不胜数,其应用遍及人类生活的方方面面。集成电路根据内部的集成度分为大规模中规模小规模三类。其封装又有许多形式。“双列直插”和“单列直插”的最为常见。消费类电子产品中用软封装的IC,精密产品中用贴片封装的IC等。
对于CMOS型IC,特别要注意防止静电击穿IC,最好也不要用未接地的电烙铁焊接。使用IC也要注意其参数,如 工作电压,散热等。数字IC多用+5V的工作电压,模拟IC工作电压各异。集成电路有各种型号,其命名也有一定规律。一般是由前缀、数字编号、后缀组成。前缀表示集成电路的生产厂家及类别,后缀一般用来表示集成电路的封装形式、版本代号等。常用的集成电路如小功率音频放大器LM386就因为后缀不同而有许多种。LM386N是美国国家半导体公司的产品,LM代表线性电路,N代表塑料双列直插。这里有各大IC生产公司的商标及其器件型号前缀。
集成电路型号众多,随着技术的发展,又有更多的功能更强、集成度更高的集成电路涌现,为电子产品的生产制作带来了方便。在设计制作时,若没有专用的集成电路可以应用,就应该尽量选用应用广泛的通用集成电路,同时考虑集成电路的价格和制作的复杂度。在电子制作中,有许多常用的集成电路,如NE555(时基电路)、LM324(四个集成的运算放大器)、TDA2822(双声道小功率放大器)、KD9300(单曲音乐集成电路)、LM317(三端可调稳压器)等。
为了您的方便使用,Bitbaby以后将在网站上建立一个集成电路数据库,您可以通过WEB查询获得各种集成电路的参数及常用集成电路的典型应用。敬请期待……
这里有些集成电路的样子:
标准的双列直插集成电路:
标准的单列直插集成电路:

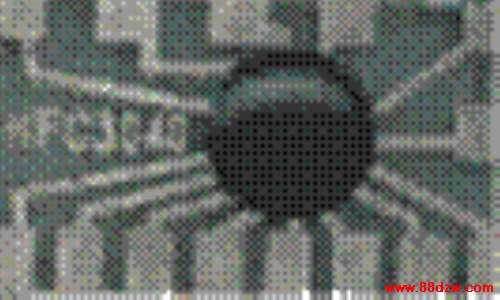

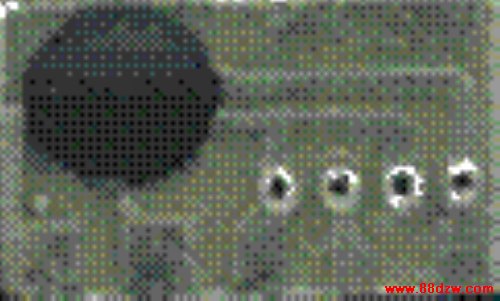

软包封集成电路:
功率类集成电路:
三端稳压IC
电子产品中常见到的三端稳压集成电路有正电压输出的78××系列和负电压输出的79××系列。故名思义,三端IC是指这种稳压用的集成电路只有三条引脚输出,分别是输入端、接地端和输出端。它的样子象是普通的三极管,TO-220的标准封装,也有9013样子的TO-92封装。
用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少,电路内部还有过流、过热及调整管的保护电路,使用起来可靠、方便,而且价格便宜。该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压,如7806表示输出电压为正6V,7909表示输出电压为负9V。
