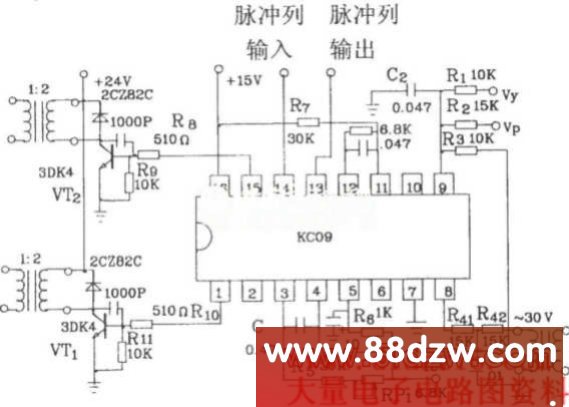

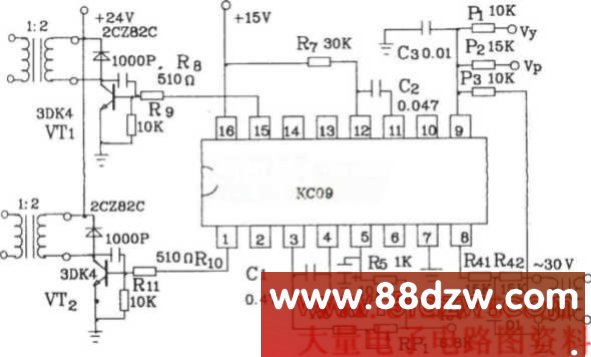

可控硅移相触发器KC09长脉冲应用电路图
[11-15 03:51:57] 来源:http://www.88dzw.com 基本电路电路图 阅读:8557次
文章摘要:相关元件PDF下载:KC09 KC09的引脚排列和KC04完全相同,可以互换使用。由于KC09内部采用了反向阻断四级硅晶闸管作脉冲记忆,提高了抗干扰能力和触发脉冲的前沿陡度,脉冲的宽度有较大的调节范围。该电路适用于单相、三相全控桥式供电装置中作可控硅的双路脉冲移相触发。两路相位差180。的移相脉冲可以方便地构成全控桥式触发线路。该电路具有输出负载能力大、移相性能好、正负半周脉冲相位均衡性好、移相范围宽、对同步电压要求低、有脉冲列调制输出端等功能和特点。 电参数如下:电源电压:直流+15V,-l5V,允许波动±5%(±10%功能正常)。电源电流:正电流≤15mA,负电流≤8mA。同步电压:任
可控硅移相触发器KC09长脉冲应用电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com相关元件PDF下载:
KC09

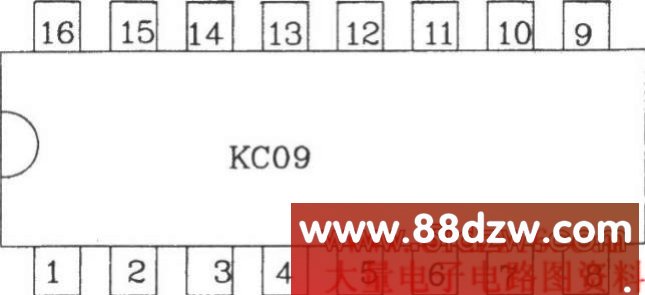

KC09的引脚排列和KC04完全相同,可以互换使用。由于KC09内部采用了反向阻断四级硅晶闸管作脉冲记忆,提高了抗干扰能力和触发脉冲的前沿陡度,脉冲的宽度有较大的调节范围。该电路适用于单相、三相全控桥式供电装置中作可控硅的双路脉冲移相触发。两路相位差180。的移相脉冲可以方便地构成全控桥式触发线路。该电路具有输出负载能力大、移相性能好、正负半周脉冲相位均衡性好、移相范围宽、对同步电压要求低、有脉冲列调制输出端等功能和特点。 电参数如下:电源电压:直流+15V,-l5V,允许波动±5%(±10%功能正常)。电源电流:正电流≤15mA,负电流≤8mA。同步电压:任意值(一般交流30V)。同步输入端允许最大同步电流:3mA(有效值)。移相范围:≥l70°(同步电压30V,同步输入电阻30kΩ)。锯齿波幅度:≥10V(幅度以锯齿波出现平顶为准)。输出脉冲:a.脉冲宽度:l00µs~2 mS(改变脉宽阻容元件达到)。b.脉冲幅度:>13V。C.最大输出能力:l00mA(流出脉冲电流)。输出反压:BVceo≥lsv(N试条件:le=100µA)。
![](/pd_dianzi/UploadPic/2010-11/2010112115110981.jpg)
![](/pd_dianzi/UploadPic/2010-11/2010112115110212.jpg)

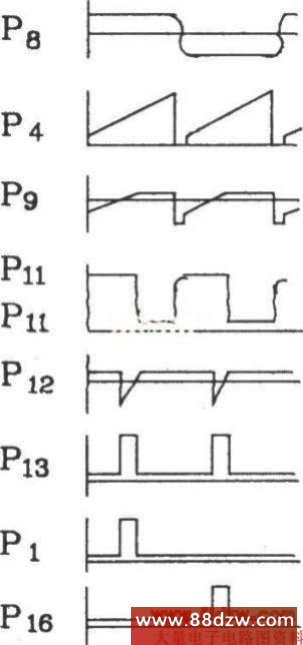

![](/pd_dianzi/UploadPic/2010-11/2010112115110662.jpg)
![](/pd_dianzi/UploadPic/2010-11/2010112115110671.jpg)
![](/pd_dianzi/UploadPic/2010-11/2010112115110631.jpg)
![](/pd_dianzi/UploadPic/2010-11/2010112115110521.jpg)
