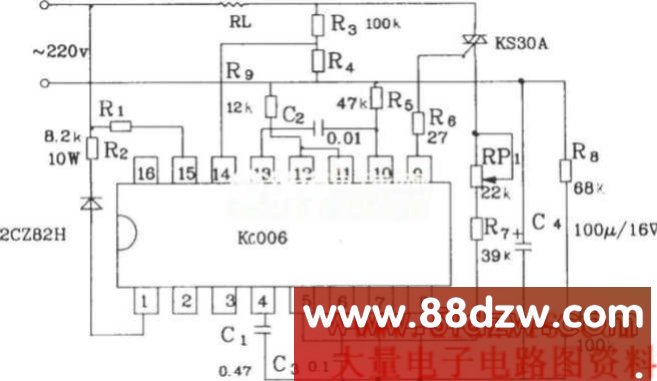

可控硅移相触发器KC06应用电路图
[11-15 03:51:57] 来源:http://www.88dzw.com 基本电路电路图 阅读:8138次
文章摘要:相关元件PDF下载:KC06 可控硅移相触发器KC06KC06可控硅移相触发器主要适用于交流电网直接供电的双向可控硅或反并联可控硅线路的交流相位控制。能由交流电网直接供电并无需外加同步、输出变压器和直流工作电源,并且能直接用于可控硅控制及耦合触发。具有锯齿波线性好、移相范围宽、输出电流大等优点。KC06电路同样也适用于KC05电路的使用场合。电参数如下:电源电压:a.外接直流电压+15V,允许波动±5%(±10%功能正常)b.自生直流电源电压:+(12~14)V。电源电流:≤l2mA。同步电压:≥30V(有效值)。同步输入端允许最大同步电流:3mA(有效值)。移相范围:≥l70°(同步电压
可控硅移相触发器KC06应用电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com相关元件PDF下载:
KC06

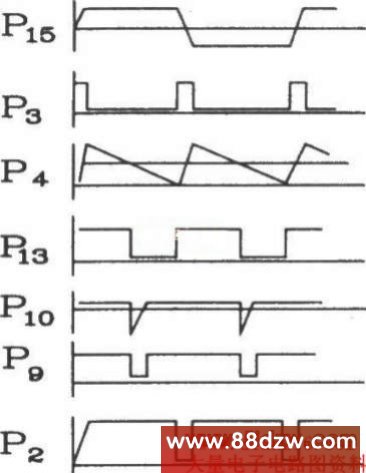

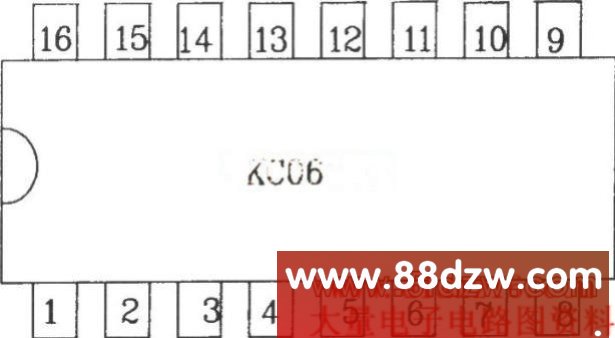

可控硅移相触发器KC06KC06可控硅移相触发器主要适用于交流电网直接供电的双向可控硅或反并联可控硅线路的交流相位控制。能由交流电网直接供电并无需外加同步、输出变压器和直流工作电源,并且能直接用于可控硅控制及耦合触发。具有锯齿波线性好、移相范围宽、输出电流大等优点。KC06电路同样也适用于KC05电路的使用场合。电参数如下:电源电压:a.外接直流电压+15V,允许波动±5%(±10%功能正常)b.自生直流电源电压:+(12~14)V。电源电流:≤l2mA。同步电压:≥30V(有效值)。同步输入端允许最大同步电流:3mA(有效值)。移相范围:≥l70°(同步电压220V,同步输入电阻100kΩ)。移相输入端偏置电流:3mA(有效值)。锯齿波幅度:≥7~8.5v。输出脉冲:a.脉冲宽度:l00µs~2ms(通过改变脉宽阻容元件达到)。b.脉冲幅度:≥13V(电源电压l5V时)。C.最大输出能力:200mA(吸收脉冲电流)。d.输出反压:BVceo≥l8V(测试条件:Ie=IOOpA)。正负半周脉冲相位不均衡度:≤±3°。可控硅检测端最大输入电流:3mA(有效值)。允许使用环境温度:-l0~+70℃。




Tag:基本电路电路图,电路图讲解,电路图练习,电子电路图 - 基本电路电路图
