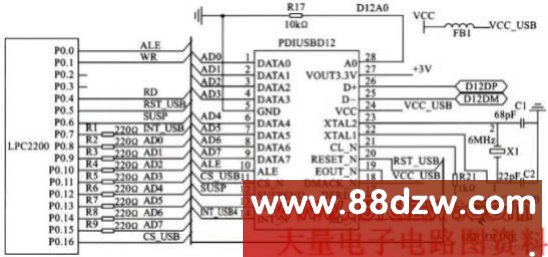

　　图中，USB接口芯片采用的是Philips公司的并行USB接口芯片PDlUSBD12，符合通用串行总线(USB)1．1版本规范。这里以LPC2200微控制器与PDIUSBI)12构成USB设备，PDIUSBD)12连接到LPC2200的硬件原理图如图所示。

　　PDIUSBD12使用LPC2200外部存储控制的Bank2部分，数据地址为0x82000000，命令地址为Ox82000001。RST_USB、SUSP为LPC2200的输出引脚，PDIUSBD)12中断信号为中断输入信号，且为外部中断O。C1、C2和X1为PDIUSBD)12提供工作所需的时钟输入。发光二极管GoodLink在正常通信时闪烁。PDIUSBD12的AD0连接到LPC2200的A0，当LPC2200在A0引脚输出l时，表示输出到PDIUSBD12数据总线DO～D7上的数据为命令字；当A0引脚输出0时，表示输出到PDIUSBD)12数据总线DO～D7的数据为数据字。
