微控制器MC9S08AW32与HT1621接口电路图
[03-04 03:43:58] 来源:http://www.88dzw.com 单片机电路图 阅读:8729次
文章摘要:液晶显示系统硬件接口电路主要包括微控制器MC9S08AW32、液晶显示模块LCD、背光源、液晶驱动芯片HT1621和按键模块以及电阻、电容元器件等,如图1所示。图1中,微控制器MC9S08AW32的PTC0~PTC2端口分别接液晶驱动芯片HT1621的片选信号端口(CS)、“写”信号控制端口(WR)和数据信号端口(DATA),并分别接上拉电阻到高电平(Vcc)。由于不需要对HT1621进行“读”操作,“读”信号控制端口(RD)只需通过上拉电阻接到高电平(Vcc)。MC9S08AW32的PTE0~PTE7端口接键盘模块;PTC3端口接NPN晶体管,以控制背光板。液晶驱动芯片HT1621的COM0
微控制器MC9S08AW32与HT1621接口电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com 液晶显示系统硬件接口电路主要包括微控制器MC9S08AW32、液晶显示模块LCD、背光源、液晶驱动芯片HT1621和按键模块以及电阻、电容元器件等,如图1所示。

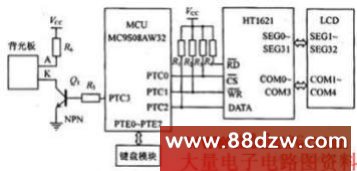

图1中,微控制器MC9S08AW32的PTC0~PTC2端口分别接液晶驱动芯片HT1621的片选信号端口(CS)、“写”信号控制端口(WR)和数据信号端口(DATA),并分别接上拉电阻到高电平(Vcc)。由于不需要对HT1621进行“读”操作,“读”信号控制端口(RD)只需通过上拉电阻接到高电平(Vcc)。MC9S08AW32的PTE0~PTE7端口接键盘模块;PTC3端口接NPN晶体管,以控制背光板。液晶驱动芯片HT1621的COM0~COM3端口分别与LCD的COM1~COM4端口相连;SEG0~SEG31端口分别与LCD的SEG1~SEG32端口相连。当LCD的显示段码数少于128(32×4)时,将HT1621剩余的驱动端口置空。该设计采用的LCD有4个公共端口和32×4个段码。
