nRF2401与CY7CS323接口电路图

[03-04 03:43:58]   来源:http://www.88dzw.com  单片机电路图   阅读:8416

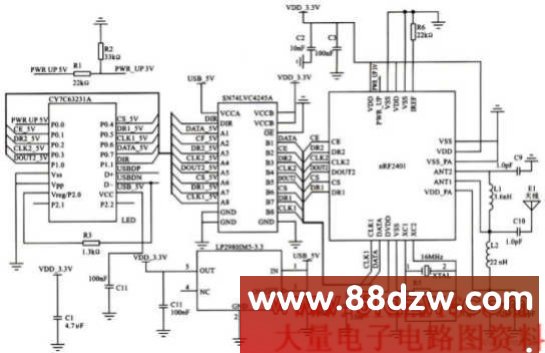

文章摘要:图中,CY7C63231是8位RISC微处理器,特别适用在USB嵌入式方面,工作电压为5 V。nRF2401是单片射频收发芯片,有四种工作模式:收发模式、配置模式、空闲模式和关机模式。所有配置工作,工作模式选择和收发数据都是通过CY7C63231的PO引脚控制完成的。用电压调整芯片LP2980IM5—3.3产生nRF2401的工作电压(3.3 V),同时SN74LVC4245产生控制口3.3 V和5 V的电平转换,使工作在不同电压的这两种芯片能正常的相连。

nRF2401与CY7CS323接口电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com
图中,CY7C63231是8位RISC微处理器,特别适用在USB嵌入式方面,工作电压为5 V。nRF2401是单片射频收发芯片,有四种工作模式:收发模式、配置模式、空闲模式和关机模式。所有配置工作,工作模式选择和收发数据都是通过CY7C63231的PO引脚控制完成的。用电压调整芯片LP2980IM5—3.3产生nRF2401的工作电压(3.3 V),同时SN74LVC4245产生控制口3.3 V和5 V的电平转换,使工作在不同电压的这两种芯片能正常的相连。
