MODEM接口电路图
[03-04 03:43:58] 来源:http://www.88dzw.com 单片机电路图 阅读:8212次
文章摘要:对MODEM模块己经有了深入的了解,因此设计它的接口电路就相对比较容易了。虽然MODEM提供了许多控制线,但是考虑到设计接口的简单性,并且由于MODEM模块与单片机是通过UART进行连接,所以只需要采用两线(TXD、RXD)连接,关于MODEM通信的控制通过软件来实现,采用软件实现控制具有使用比较灵活的特点,这样也很好避免了过多的硬件信号的检测。在设计的时候需要考虑MODEM模块与单片机系统的共地问题。MODEM的两根线(TIP、RING)直接与电话线连接,由于MODEM模块本身考虑了电话线端的处理,因此这里不需要做任何的处理。图为MODEM模块的接口设计。图 MODEM模块的接口设计由图可以
MODEM接口电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com 对MODEM模块己经有了深入的了解,因此设计它的接口电路就相对比较容易了。虽然MODEM提供了许多控制线,但是考虑到设计接口的简单性,并且由于MODEM模块与单片机是通过UART进行连接,所以只需要采用两线(TXD、RXD)连接,关于MODEM通信的控制通过软件来实现,采用软件实现控制具有使用比较灵活的特点,这样也很好避免了过多的硬件信号的检测。在设计的时候需要考虑MODEM模块与单片机系统的共地问题。MODEM的两根线(TIP、RING)直接与电话线连接,由于MODEM模块本身考虑了电话线端的处理,因此这里不需要做任何的处理。图为MODEM模块的接口设计。

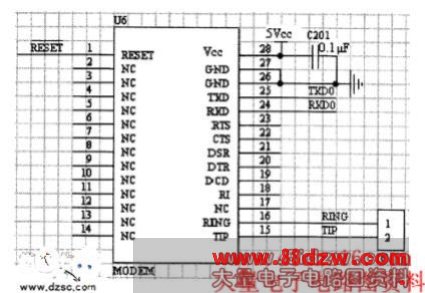

图 MODEM模块的接口设计
由图可以看出,MODEM接口电路设计比较简单。虽然MODEM模块的工作电压是5V,单片机的工作电压是3V,但由于单片机和MODEM模块的串口电平都是TTL电平,因此串口线直接与单片机进行连接。电话线接口也直接与电话线进行连接就可以了。考虑到为了减小电源的干扰,还需要在MODEM模块的电源输入腿加一个0.1μF的电容来实现滤波,以减小输入端受到的干扰。
