AD574A接口电路图

文章摘要：如图是8051 单片机与AD574A 的接口电路，其中还使用了三态锁存器74LS373 和74LS00 与非门电路，逻辑控制信号由( 、和A0)有8051 的数据口P0 发出，并由三态锁存器74LS373 锁存到输出端Q0、Q1 和Q2 上，用于控制AD574A 的工作过程。AD 转换器的数据输出也通过P0 数据总线连至8051，由于我们只使用了8 位数据口，12 位数据分两次读进8051，所以接地。当8051 的p3.0 查询到STS 端转换结束信号后，先将转换后的12 位A/D 数据的高8 位读进8051，然后再将低4 位读进8051。这里不管AD574A 是处在启动、转换和输出结果，使能

AD574A接口电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com

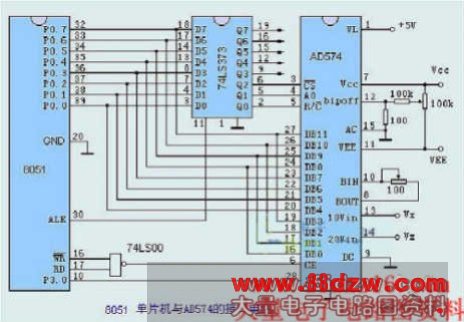

　　如图是8051 单片机与AD574A 的接口电路，其中还使用了三态锁存器74LS373 和74LS00 与非门电路，逻辑控制信号由( 、和A0)有8051 的数据口P0 发出，并由三态锁存器74LS373 锁存到输出端Q0、Q1 和Q2 上，用于控制AD574A 的工作过程。AD 转换器的数据输出也通过P0 数据总线连至8051，由于我们只使用了8 位数据口，12 位数据分两次读进8051，所以接地。当8051 的p3.0 查询到STS 端转换结束信号后，先将转换后的12 位A/D 数据的高8 位读进8051，然后再将低4 位读进8051。这里不管AD574A 是处在启动、转换和输出结果，使能端CE 都必须为1，因此将8051 的写控制线和读控制线通过与非门74LS00 与AD574A 的使能端CE 相连。
