PCA8581 I2C接口 128×8位E2PROM电路图
[03-24 03:53:28] 来源:http://www.88dzw.com 单片机电路图 阅读:8835次
文章摘要:PCA8581内含128×8位E2PROM地址;数据通过两条双向总线(I2C)经串口传输;有3个地址引脚A0、A1、A2,其作用是确定硬件地址;可直接带动8个器件至总线而无需附加配件,常用于与工业电脑相关的控制存储项目。内部电路框图:典型应用电路:
PCA8581 I2C接口 128×8位E2PROM电路图,标签:电路图讲解,电路图练习,http://www.88dzw.comPCA8581内含128×8位E2PROM地址;数据通过两条双向总线(I2C)经串口传输;有3个地址引脚A0、A1、A2,其作用是确定硬件地址;可直接带动8个器件至总线而无需附加配件,常用于与工业电脑相关的控制存储项目。

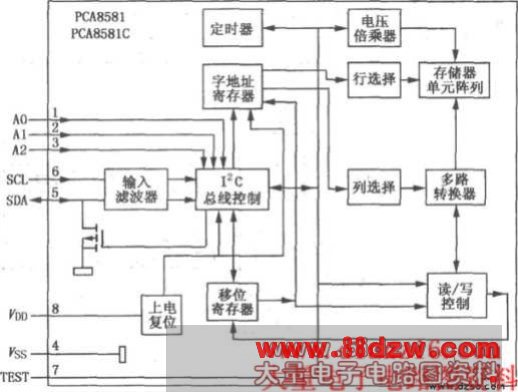

内部电路框图:

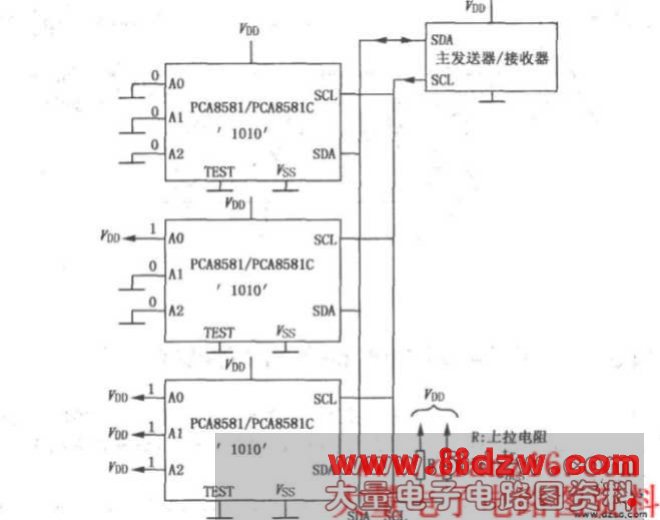

典型应用电路:
