2．12位A/D转换器AD574
AD574是美国模拟器件公司的产品，是较先进的高集成度、低价格的逐次逼近式转换器。
AD574由两片大规模集成电路构成。一片为D/A转换器AD565，另一片集成了逐次逼近寄存器SAR、转换控制电路、时钟电路、总线接口电路和高分辨比较器电路。

(1)AD574的结构框图及引脚说明

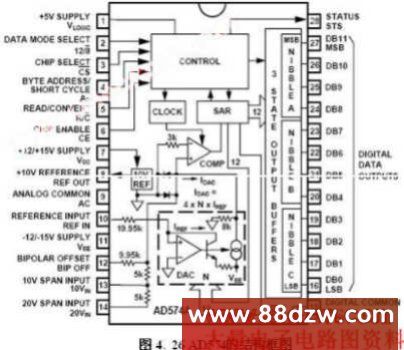

图 4.  26 AD574的结构框图

引脚信号说明如下：
12/8：数据输出方式选择信号，高电平时输出12位数据，低电平时与A0信号配合输出高8位或低4位数据。信号不能用TTL电平控制，必须直接接至＋5V或数字地。
A0：转换数据长度选择控制信号。在转换状态，A0为低电平可使AD574进行12位转换，A0为高电平时可使AD574进行8位转换。在读数状态，如果为低电平，当A0为低电平时，则输出高8位数据，而A0为高电平时，则输出低4位数据；如果为高电平，则A0的状态不起作用。

(2)AD574的工作过程
AD574的工作过程分为启动转换和转换结束后读出数据两个过程。
启动转换时，首先使/CS、CE信号有效，AD574处于转换工作状态，且A0为1或为0，根据所需转换的位数确定，然后使R/C＝0，启动AD574开始转换。视为选中AD574的片选信号，为启动转换的控制信号。转换结束，STS由高电平变为低电平。可通过查询法，读入STS线端的状态，判断转换是否结束。

(2)的工作过程
    输出数据时，首先根据输出数据的方式，即是12位并行输出，还是分两次输出，以确定是接高电平还是接低电平；然后在CE=1、/CS=0、R/C=1的条件下，确定A0的电平。若为12位并行输出，A0端输入电平信号可高可低；若分两次输出12位数据，A0=0，输出12位数据的高8位，A0=1，输出12位数据的低4位。由于AD574输出端有三态缓冲器，所以D0～D11数据输出线可直接接在CPU数据总线上。

(3)AD574接口电路

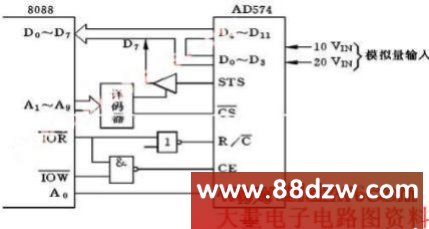

图4.27  12位与8088CPU的接口电路图
启动A/D转换并采用查询方式，采集数据的程序如下：
MOV DX,278H
OUT DX,AL； 启动转换，R/C＝0、CS＝0、CE＝1，A0＝0
MOV DX,27AH； 设置三态门地址
AA1∶IN AL,DX； 读取STS状态
TEST AL,80H； 测试STS电平
JNE AA1；STS＝1  等待，STS＝0向下执行
MOV DX,278H
IN AL,DX； 读高8位数据，R/C＝1，CS＝0，CE＝1，A0＝1，CE=1
MOV AH,AL； 保存高8位数据
MOV DX,279H
IN AL,DX； 读低4位数据，R/C=1, CS=0,A0=1,CE=1
