AD574接口电路

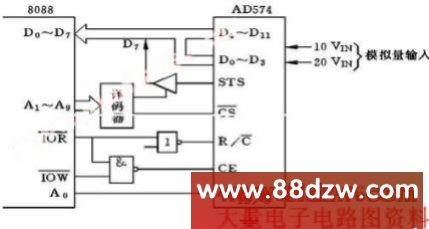

图4.27  12位与8088CPU的接口电路图
启动A/D转换并采用查询方式，采集数据的程序如下：
MOV DX,278H
OUT DX,AL； 启动转换，R/C＝0、CS＝0、CE＝1，A0＝0
MOV DX,27AH； 设置三态门地址
AA1∶IN AL,DX； 读取STS状态
TEST AL,80H； 测试STS电平
JNE AA1；STS＝1  等待，STS＝0向下执行
MOV DX,278H
IN AL,DX； 读高8位数据，R/C＝1，CS＝0，CE＝1，A0＝1，CE=1
MOV AH,AL； 保存高8位数据
MOV DX,279H
IN AL,DX； 读低4位数据，R/C=1, CS=0,A0=1,CE=1
