可随机分段录音的语音录放电路图
[09-13 20:18:56] 来源:http://www.88dzw.com 音频电路图 阅读:8896次

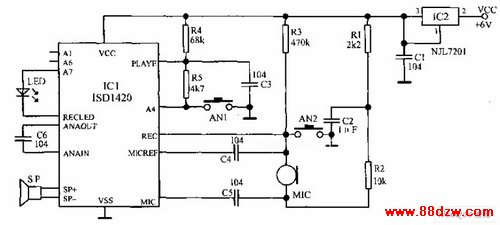

文章摘要:可随机分段录音的语音录放电路如下图所示,电路采用ISD1420录/放音间为20秒。AN1为放音键,AN2为录音键,MIC为驻极体话筒。IC2为精密稳压器。ISD1420的地址输入端具有双重功能,根据A6、A7的电平状态决定A0~A7的功能。当第一次按下录音键时,ISD1420从存储空间的起始端即0地址开始当入信息,录音停止时在信息后保留一个EOM结束标志,下次再录音时就自动从第一段的结束地址而不是0地址开始工作,并自动删除第一段的结束标志,从而实现单键随机录音操作。
可随机分段录音的语音录放电路图,标签:音频电路,电路图讲解,http://www.88dzw.com可随机分段录音的语音录放电路如下图所示,电路采用ISD1420录/放音间为20秒。AN1为放音键,AN2为录音键,MIC为驻极体话筒。IC2为精密稳压器。ISD1420的地址输入端具有双重功能,根据A6、A7的电平状态决定A0~A7的功能。当第一次按下录音键时,ISD1420从存储空间的起始端即0地址开始当入信息,录音停止时在信息后保留一个EOM结束标志,下次再录音时就自动从第一段的结束地址而不是0地址开始工作,并自动删除第一段的结束标志,从而实现单键随机录音操作。
