电话自动录音控制电路图

文章摘要：市面上出售的带录音功能的电话，按记录载体一般分为磁带记录、半导体录音两种，前者其机芯质量一般不太好，而后者的时间又太短且不便长期贮存信息，同时价格都比普通电话机高出许多，因结构紧凑维护、维修也不方便。本文介绍的装置，利用家中闲置的录音机与电话机相连接，在电话时可自动录通话内容，平时仍可使用录音机原有功能。工作原理：电路原理见图1。集成电路IC1 （LM741）及外围元件组成电压比较器，用以监测电话外线L1、L2之间的电压状况。普通拨号电话挂机时L1、L2之间的电压为60V左右；有铃流时迭加了一个100V左右的交流信号；当拿起听筒时，L1、L2之间电压降至10V左右。利用这个电压变化，便可判定出

电话自动录音控制电路图,标签：音频电路,电路图讲解,http://www.88dzw.com

　　市面上出售的带录音功能的电话，按记录载体一般分为磁带记录、半导体录音两种，前者其机芯质量一般不太好，而后者的时间又太短且不便长期贮存信息，同时价格都比普通电话机高出许多，因结构紧凑维护、维修也不方便。

　　本文介绍的装置，利用家中闲置的录音机与电话机相连接，在电话时可自动录通话内容，平时仍可使用录音机原有功能。

　　工作原理：

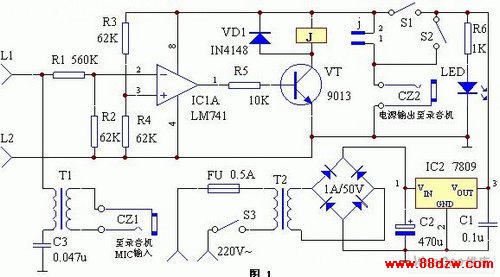

　　电路原理见图1。集成电路IC1 （LM741）及外围元件组成电压比较器，用以监测电话外线L1、L2之间的电压状况。普通拨号电话挂机时L1、L2之间的电压为60V左右；有铃流时迭加了一个100V左右的交流信号；当拿起听筒时，L1、L2之间电压降至10V左右。利用这个电压变化，便可判定出电话机的工作状态。每当拿起听筒时，控制电路自动给录音机加电，开始录音；当挂上电话机时，录音机自动断电，停止录音。运放比较器IC1的正输入端由电阻R3、R4偏置为V/2。V是录音机的工作电压，一般为9V。则IC1正输入端电压为4.5V。静态电，L1、L2之间电压为60V，经R1、R2分压，则IC1的负输入端电压经为6V。由于IC1的风输入端电压比正输入端电压高，则IC1输出低电平，三极管VT截止，继电器J触点断开，录音机断电不工作。振铃时，尽管有时IC1的负输入端电压降到5V，但仍然高于正正输入端的4.5V，故IC1仍输出低电平，录音机仍处于断电状态。当振铃后拿起听筒，L1、L2之间电压降至10V。此时IC1的负输入端电压降为1V左右，低于正输入端电压，故IC1输出跳变为高电平，三极管VT导通，继电器J触点吸合，9V电压经CZ2给录音机供电，开始录音（录音机应事先置于“录音守候”状态。通话完毕，挂上听筒时，L1、L2之间电压又升至60V，如前所述，继电器J又断开，录音停止。用户可将开关S2闭合，直接给录音机加电重放、整理录音资料。注意，开关S2平时应置于断开位置。S1用于控制自动录音，当不需电话录音时，可将S1打开。

　　录音机的音频输出信号是由L1、L2传输，经C3、T1隔直耦合至录音机的MIC输入口。录音机的电源由三端稳压器IC2提供。一般录音机的工作电压多为6V、9V、12V。IC2应根据录音机的额定工作电压选用78××系列三端稳压器。选用不同的工作电压，应调整R3、R4，使之符合原理要求，本例中，R3、R4可从10K－200K之间选取，二者应相等。R6、LED组成电源指示。VD1的作用是消除继电器线圈的反向电动势，保护VT。
