永久记忆型语音的循环放音电路图

文章摘要：永久记忆型语音的循环放音电路图如下图所示，按REC键L1发亮，此时从话简输入的信号进入SR9G26内部的放大器，放大器的增益由控制器AGC控制。放大后的信号送到ANO进入SR9G26内部进行A/D转换。然后存放到内部的EEPROM之中。按住按键的时间即是录音时间，录音时间小于20秒，如果按住按键的时间大于20秒，LED也会熄灭，表示已录完20秒语音。按住PLAY键，马上进行放音，松开按键放音立即结束。每触 一次PLAY键，电路就放音一遍。

永久记忆型语音的循环放音电路图,标签：音频电路,电路图讲解,http://www.88dzw.com

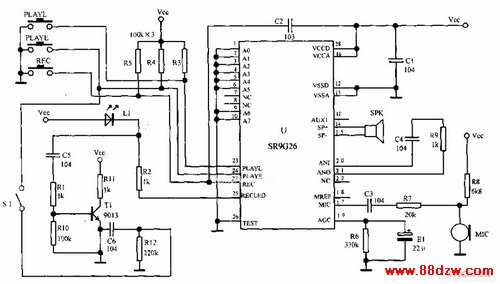

永久记忆型语音的循环放音电路图如下图所示，按REC键L1发亮，此时从话简输入的信号进入SR9G26内部的放大器，放大器的增益由控制器AGC控制。放大后的信号送到ANO进入SR9G26内部进行A/D转换。然后存放到内部的EEPROM之中。按住按键的时间即是录音时间，录音时间小于20秒，如果按住按键的时间大于20秒，LED也会熄灭，表示已录完20秒语音。按住PLAY键，马上进行放音，松开按键放音立即结束。每触 一次PLAY键，电路就放音一遍。
